Si la cabina se siente más polvorienta de lo normal, el flujo de aire es débil o las ventanas se empañan con frecuencia, el filtro de aire de cabina es una de las primeras piezas que deberías revisar. En esta guía te explicamos dónde suelen ubicarse los filtros de aire de cabina en las excavadoras, por qué algunas máquinas utilizan realmente dos filtros, cómo encontrar el reemplazo correcto más rápido y qué aspectos revisar antes de cambiarlo.
El objetivo es que el mantenimiento sea más sencillo y evitar perder tiempo buscando el filtro equivocado.

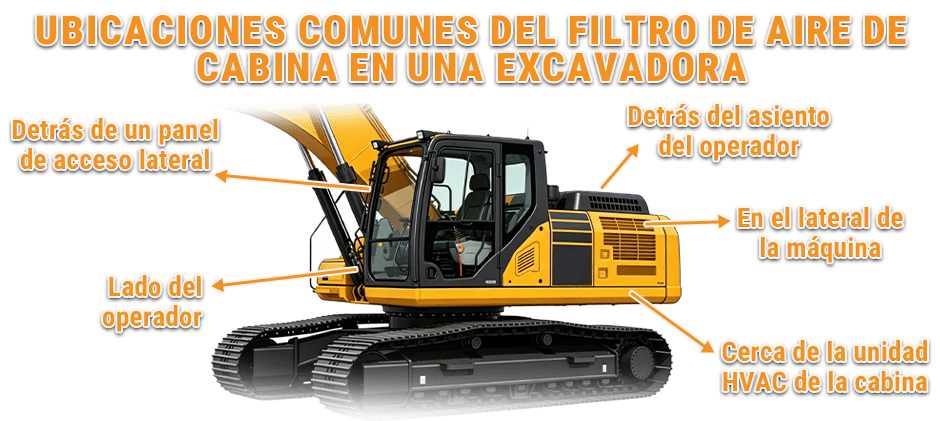

Ubicaciones comunes del filtro de aire de cabina en excavadoras
No existe una única ubicación que sirva para todas las excavadoras. La posición del filtro depende del diseño de la cabina, la distribución del sistema HVAC (calefacción, ventilación y aire acondicionado) y la forma en que la máquina gestiona el aire exterior y el aire recirculado.
Aun así, la mayoría de los equipos todoterreno utilizan algunas ubicaciones habituales.
1. Detrás de un panel de acceso lateral
Una de las ubicaciones más comunes del filtro de aire de cabina en una excavadora es detrás de un panel de acceso lateral cerca de la cabina del operador.
Este diseño facilita el mantenimiento, ya que en muchos casos el filtro puede retirarse sin desmontar gran parte del interior.
En algunas máquinas, el panel de acceso se encuentra en la parte exterior de la cabina. En otras, está dentro de una caja de servicio junto al marco de la cabina.
Si la cabina cuenta con una entrada de aire exterior visible, este es uno de los primeros lugares que conviene revisar.
Este diseño es popular porque reduce el tiempo de mantenimiento y mantiene el filtro cerca del recorrido del aire fresco.
2. Detrás del asiento del operador
Algunas excavadoras colocan el filtro de recirculación dentro de la cabina, normalmente detrás del asiento del operador o detrás de un panel interior.
Este filtro se encarga de limpiar el aire que ya está circulando dentro de la cabina, en lugar del aire que entra desde el exterior.
Esta diferencia es importante. Si solo revisas el exterior de la máquina, es fácil pasar por alto el filtro de recirculación.
En equipos con cabina cerrada, este filtro interior suele ser la razón por la que el flujo de aire sigue siendo bajo incluso después de haber cambiado un filtro.
3. En el lateral de la máquina, cerca de la entrada de aire de la cabina
Otra ubicación habitual del filtro de aire de cabina en una excavadora es en el lateral de la máquina, cerca de la zona de entrada de aire fresco.
Normalmente, aquí se encuentra el filtro de aire exterior.
Las máquinas que cuentan con circuitos separados para aire exterior y aire recirculado suelen utilizar este diseño.
En la práctica, esto significa que la máquina puede tener:
- Un filtro exterior para el aire que entra desde fuera de la cabina.
- Otro filtro interior para el aire recirculado dentro de la cabina.
Por eso, una inspección rápida puede llevar a una conclusión equivocada.
4. Cerca de la carcasa del sistema HVAC de la cabina
Algunas excavadoras colocan el filtro de aire de cabina cerca de la carcasa del sistema HVAC.
Como este sistema controla la calefacción, el aire acondicionado y la circulación del aire dentro del habitáculo, es una ubicación lógica para instalar el filtro.
Si el filtro no aparece detrás de un panel lateral o detrás del asiento, seguir el recorrido del sistema HVAC suele ser el siguiente paso más rápido.
En algunas máquinas, esta zona se alcanza retirando una cubierta. En otras, puede estar detrás de una puerta de servicio cerca de la estructura de la cabina.
Si no encuentras el filtro fácilmente, sigue el recorrido del aire:
Entrada de aire → sistema HVAC → puntos de recirculación dentro de la cabina

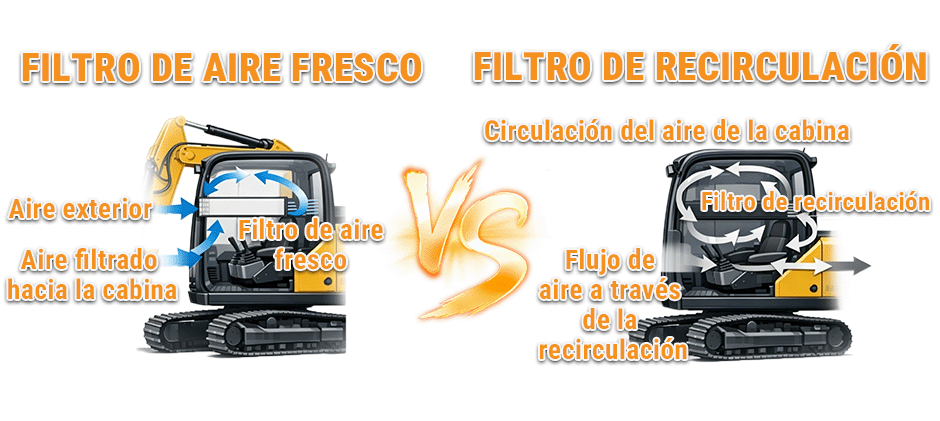

¿Por qué algunas excavadoras tienen más de un filtro de aire de cabina?
Una confusión bastante común es pensar que todas las excavadoras utilizan un solo filtro de cabina.
Sin embargo, algunos modelos utilizan dos filtros diferentes porque cada uno cumple una función distinta.
Filtro de aire fresco
El filtro de aire fresco limpia el aire exterior antes de que entre en la cabina.
Normalmente se encuentra:
- Cerca de la parte exterior de la máquina.
- En la zona de entrada de aire lateral.
- En un compartimento de servicio cerca de la cabina.
Filtro de recirculación
El filtro de recirculación limpia el aire que ya se encuentra dentro de la cabina del operador.
Generalmente está ubicado:
- Dentro de la cabina.
- Detrás de un panel interior.
- Detrás del asiento.
- Cerca de la carcasa del sistema HVAC.
La diferencia entre ambos filtros es clara:
| Tipo de filtro | Ubicación común | Función principal |
|---|---|---|
| Filtro de aire fresco | Panel lateral exterior o zona de entrada de aire | Filtra el aire exterior que entra en la cabina |
| Filtro de recirculación | Dentro de la cabina o cerca de la carcasa del sistema HVAC | Filtra el aire que ya está circulando dentro de la cabina |
Por eso, algunos operadores creen que instalaron un filtro incorrecto, cuando en realidad la máquina utiliza dos filtros diferentes relacionados con la cabina.

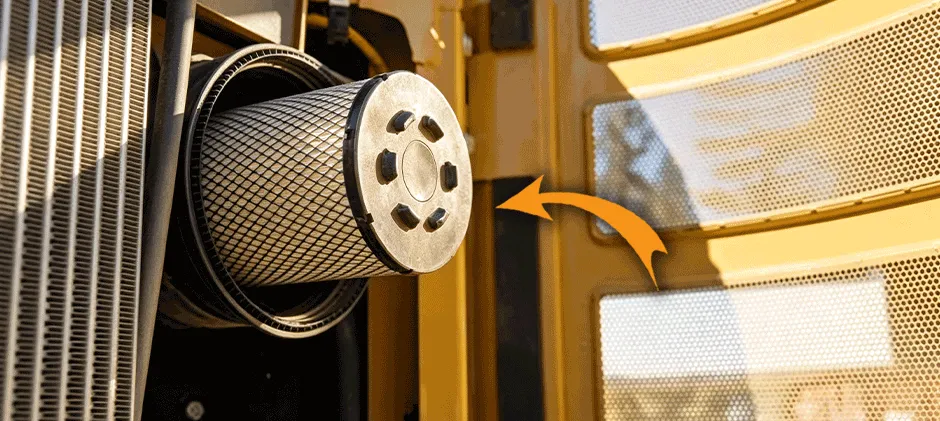

¿Cómo encontrar más rápido el filtro de aire de cabina?
En lugar de abrir todas las cubiertas sin un orden, es mejor revisar la máquina siguiendo un proceso sencillo. Esto ayuda a reducir el tiempo de mantenimiento y evita pasar por alto un segundo filtro.
Un buen orden de revisión es:
Revisar la entrada de aire exterior.
Buscar paneles de acceso cerca de la cabina.
Revisar detrás del asiento del operador.
Seguir la ubicación del sistema HVAC.
Lista rápida de inspección
Antes de buscar el filtro de aire de cabina, sigue estos pasos:
- Confirma el modelo exacto de la máquina y el tipo de cabina.
- Consulta el manual del operador si está disponible.
- Revisa los paneles de acceso laterales cerca de la cabina.
- Busca detrás del asiento del operador o detrás de los paneles interiores.
- Sigue la ubicación de la carcasa del sistema HVAC de la cabina.
- Comprueba si la máquina utiliza un filtro de aire fresco y un filtro de recirculación.
Este proceso es aún más importante en maquinaria todoterreno antigua, donde la ubicación de los paneles puede no ser tan evidente y reparaciones anteriores pueden haber cambiado tornillos, fijaciones o cubiertas.
Patrones por marca: guía general de ubicación
| Marca | Ubicación común del filtro | Puede tener dos filtros |
|---|---|---|
| CAT | Dentro de la cabina o en la zona de entrada de aire lateral | Sí |
| Komatsu | Panel de acceso lateral o zona de entrada de aire | Algunos modelos |
| Hitachi | Cerca de la carcasa del sistema HVAC o en la zona de servicio lateral | Algunos modelos |
| Volvo | Compartimento trasero de la cabina o zona de acceso lateral | Algunos modelos |
| John Deere | Zona de servicio lateral o panel interior de la cabina | Algunos modelos |
Esta tabla solo sirve como referencia. En maquinaria todoterreno, incluso dentro de una misma familia de modelos puede haber diferentes ubicaciones del filtro de cabina según la serie, el paquete de climatización o la configuración de ventilación de la cabina.
Señales de que el filtro de aire de cabina necesita atención
Ya encontraste el filtro. Ahora, ¿cómo saber si todavía está funcionando correctamente?
Un filtro de cabina sucio u obstruido puede hacer que el habitáculo sea menos cómodo y reducir el rendimiento del sistema HVAC.
Si trabajas en zonas con polvo, partículas finas, residuos agrícolas, escombros de demolición o tierra seca, el filtro puede saturarse rápidamente.
Presta atención a estas señales:
- Flujo de aire débil por las salidas de ventilación.
- Acumulación de polvo dentro de la cabina.
- Bajo rendimiento de la calefacción o el aire acondicionado.
- Las ventanas tardan más tiempo en desempañarse.
- Malos olores o aire cargado dentro del compartimento del operador.
Si notas alguno de estos síntomas, revisa primero el filtro antes de desmontar otros componentes del sistema HVAC.
Pero no cambies piezas sin revisar. Si un filtro nuevo no soluciona el problema de flujo de aire, será necesario revisar otros componentes, como:
- El motor del soplador.
- El evaporador.
- La rejilla o entrada de aire.
En algunos casos, la suciedad acumulada alrededor de estos componentes puede bloquear el flujo de aire tanto como un filtro obstruido.
Un flujo débil en las salidas de aire no siempre significa una falla del sistema HVAC. Muchas veces el problema comienza con un filtro de cabina saturado o una entrada de aire bloqueada.
¿Reemplazar o limpiar el filtro?
En la mayoría de las excavadoras, lo más recomendable es reemplazar el filtro si está completamente cubierto de polvo, roto o húmedo. Durante una inspección puedes retirar parte de la suciedad superficial, pero cuando los pliegues del filtro están saturados o el material filtrante está dañado, ya no podrá funcionar correctamente.
El reemplazo es especialmente importante cuando:
- El flujo de aire sigue siendo débil después de una limpieza básica.
- El material filtrante está roto.
- El polvo entra en la cabina.
- Hay humedad o presencia de moho.
- El sello de la carcasa ya no ajusta correctamente.
Un filtro nuevo ayudará a recuperar el flujo de aire de la cabina y mantener un mejor funcionamiento de la calefacción y el aire acondicionado. Sin embargo, si la carcasa está dañada o la tapa ya no sella bien, también conviene revisar piezas relacionadas, como los sellos de la carcasa. De lo contrario, el aire y el polvo pueden pasar alrededor del filtro en lugar de atravesarlo.
¿Cada cuánto se debe cambiar el filtro de aire de cabina de una excavadora?
No existe un intervalo de reemplazo universal para todas las máquinas.
El momento adecuado depende de factores como:
- Horas de trabajo.
- Nivel de polvo en el lugar de operación.
- Estación del año y condiciones climáticas.
- Frecuencia de uso del sistema HVAC.
- Tipo de trabajo: minería, movimiento de tierras, silvicultura o agricultura.
Las máquinas que trabajan en ambientes con mucho polvo normalmente requieren inspecciones más frecuentes que aquellas utilizadas en condiciones más limpias. Una práctica recomendada es revisar el filtro durante los mantenimientos habituales y reemplazarlo cuando se observe una restricción evidente o disminuya el flujo de aire. Si la máquina ya está siendo revisada por problemas de climatización en la cabina, también es un buen momento para inspeccionar otros componentes relacionados.
Por ejemplo:
Un bajo rendimiento del aire acondicionado puede estar relacionado con un núcleo HVAC sucio.
Una mala presurización de la cabina puede deberse a sellos de puerta desgastados que permiten la entrada de polvo.
Consejos para reemplazar el filtro de aire de cabina de una excavadora
Cambiar el filtro normalmente es una tarea sencilla, pero algunos pasos ayudan a evitar problemas durante la instalación.
Antes de instalar
- Verifica que el tipo de filtro sea el correcto.
- Compara el filtro nuevo con el filtro usado.
- Limpia los residuos sueltos dentro de la carcasa.
- Comprueba las marcas de dirección del flujo de aire.
- Revisa el estado de la tapa y los sellos de la carcasa.
Después de instalar
- Asegura correctamente los clips y las cubiertas de acceso.
- Comprueba el flujo de aire por las salidas de ventilación.
- Presta atención a ruidos anormales del sistema HVAC.
- Confirma que el filtro quede colocado de forma uniforme y sin espacios.
Estos pequeños detalles son importantes porque incluso un filtro de buena calidad no funcionará correctamente si no queda bien sellado dentro de la carcasa.
Preguntas frecuentes
¿Dónde se encuentra el filtro de aire de cabina en una excavadora?
En la mayoría de los casos, el filtro se encuentra detrás de un panel de acceso lateral, detrás del asiento del operador, en el lateral de la cabina, cerca de la entrada de aire o de la carcasa del sistema HVAC.
¿Una excavadora puede tener más de un filtro de aire de cabina?
Depende del modelo. Algunas excavadoras utilizan dos filtros distintos: uno de aire exterior (aire fresco) y otro de recirculación. Normalmente, ambos se encuentran en ubicaciones distintas dentro de la máquina.
¿El filtro de aire de cabina es el mismo que el filtro de aire del motor?
No. El filtro de cabina limpia el aire que respira el operador dentro de la cabina, mientras que el filtro de aire del motor protege la entrada de aire del motor y evita que el polvo y las partículas lleguen al sistema de admisión.
¿Por qué sigue entrando polvo en la cabina después de cambiar el filtro?
Puede haber varias causas. La carcasa del filtro podría no estar sellando correctamente, la rejilla de entrada de aire puede estar bloqueada, los sellos de la puerta pueden estar desgastados o puede existir un problema con el flujo de aire del sistema HVAC. El filtro no siempre es el único responsable.
¿Un filtro de aire de cabina incorrecto puede causar problemas?
Sí. Si el tamaño, el grosor o el diseño del sello no son los adecuados, puede provocar un flujo de aire reducido, un ajuste incorrecto o permitir que el aire sucio pase alrededor del filtro en lugar de ser filtrado correctamente.
Conclusión
Saber dónde se encuentra el filtro de aire de cabina de una excavadora y si la máquina utiliza uno o dos filtros ayuda a ahorrar tiempo y evita pasar por alto un punto importante de mantenimiento. Cuando sea necesario reemplazarlo, elegir un filtro con el ajuste correcto es fundamental. FridayParts ofrece piezas de repuesto aftermarket para maquinaria todoterreno, con buena calidad, precios competitivos, amplia compatibilidad y un gran inventario para diferentes aplicaciones de equipos pesados.
