¿Necesitas encontrar rápidamente la caja de fusibles de una Kubota? Primero, identifica el tipo de máquina. En muchos tractores, esta pieza se encuentra cerca del salpicadero o del puesto de conducción. Para los modelos de la serie BX, conviene revisar la zona inferior, cerca del asiento o de la batería. Los vehículos RTV suelen tenerla debajo del asiento o detrás de una tapa de acceso, mientras que las excavadoras pueden incorporar un compartimento eléctrico lateral. En esta guía descubrirás dónde buscar, cómo reconocer la caja de fusibles y qué pasos seguir para localizarla sin perder tiempo.
¿Dónde está la caja de fusibles Kubota?

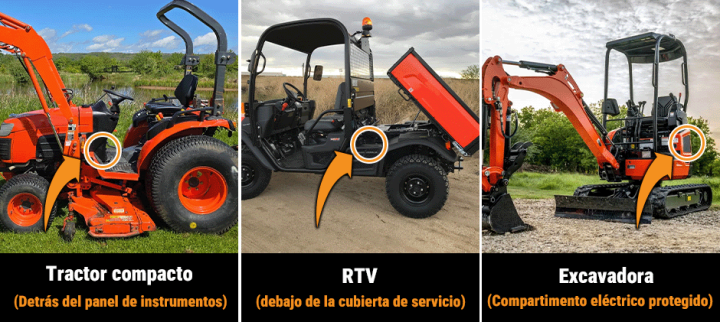

La ubicación de la caja de fusibles depende, en primer lugar, del tipo de máquina. Los tractores, los RTV y las excavadoras tienen distribuciones y accesos diferentes. Si tienes un tractor, el siguiente paso es identificar la serie: BX, B, L o M.
| Tipo de máquina | Serie o grupo de modelos | Ubicación habitual de la caja de fusibles | Primer lugar que conviene revisar |
|---|---|---|---|
| Tractor | Serie BX | Zona inferior del puesto de conducción, lado de la batería o detrás de una tapa lateral | Base del asiento y panel de acceso lateral |
| Tractor | Serie B | Detrás del salpicadero o debajo del panel de instrumentos | Zona de la columna de dirección |
| Tractor | Serie L | Soporte del salpicadero, zona inferior de los mandos o panel lateral | Parte inferior del salpicadero |
| Tractor | Serie M | Panel principal de mandos o zona protegida de la cabina | Zona de los mandos del operador |
| Vehículo utilitario | Modelos RTV | Debajo del asiento o detrás de una tapa de acceso interior | Base del asiento y tapa lateral |
| Maquinaria de construcción | Modelos de excavadora | Compartimento eléctrico lateral o caja de fusibles sellada | Compartimento de servicio próximo al mazo de cables principal |
En muchos tractores, el salpicadero sigue siendo el mejor lugar por el que empezar. En los RTV y las excavadoras, en cambio, es más habitual encontrar la caja en un compartimento protegido.
Dónde buscar según el tipo de máquina
Encontrar la caja de fusibles resulta mucho más sencillo cuando sabes qué tipo de máquina tienes. En los tractores, empieza por la zona de los mandos. En los RTV y las excavadoras, revisa primero la base del asiento o los compartimentos de servicio protegidos.
Tractores
En muchos tractores Kubota, la caja de fusibles está cerca de los mandos principales y del cableado eléctrico. Empieza por revisar detrás del salpicadero. Después, comprueba la parte inferior del panel de instrumentos y la zona de la columna de dirección. Esta distribución es habitual en muchos tractores de las series B y L. Si no ves la caja a primera vista, busca una pequeña tapa de plástico cerca del interruptor de encendido, del cuadro de instrumentos o del revestimiento inferior del salpicadero.
En los tractores de la serie BX, el espacio es más reducido y la caja puede estar más abajo de lo que esperas. En lugar de encontrarse en la parte superior del salpicadero, puede estar más cerca de la base del asiento, la batería o una cubierta lateral. Por eso, no conviene dar por hecho que los modelos BX tienen la misma distribución que los tractores de mayor tamaño.
En los tractores de la serie M y en algunos modelos con cabina, la caja puede estar en la zona principal de los mandos o dentro de un compartimento protegido de la cabina. Los circuitos adicionales para las luces, los ventiladores y otras funciones de la cabina pueden hacer que la caja esté en una posición distinta a la de los tractores más pequeños.
Sigue este orden al buscar la caja de fusibles de un tractor:
- Detrás del salpicadero: es uno de los primeros lugares que conviene revisar en los tractores de las series B y L.
- Debajo del panel de instrumentos: suele estar cerca de la columna de dirección o del interruptor de encendido.
- Cerca de la conexión principal del cableado: busca grupos de mazos de cables y relés.
- Dentro de una tapa protectora: algunos bloques de fusibles quedan ocultos tras una pequeña cubierta de plástico.
- En la zona de la batería, en los modelos BX: es un punto de revisión útil en estos tractores compactos, donde el espacio es más limitado.
Si no encuentras la caja a la primera, sigue el recorrido del cableado principal desde la zona de los mandos. Muchas veces, esto te llevará directamente al compartimento adecuado.
RTV
En los vehículos utilitarios Kubota RTV, la distribución eléctrica suele ser diferente a la de un tractor. Empieza por revisar la base del asiento y, después, comprueba si hay una tapa de acceso interior o un panel de servicio lateral.
Estas son algunas de las zonas donde puede estar la caja de fusibles de un RTV:
- Debajo del asiento.
- Detrás de una tapa de acceso interior.
- Cerca del compartimento de la batería.
- Junto a la conexión principal del cableado.
- Cerca de los relés, en la zona del puesto de conducción.
En estos vehículos es habitual que la caja esté protegida por una tapa compacta. Es posible que tengas que retirarla para acceder a los fusibles.
Excavadoras
En las excavadoras Kubota, la caja de fusibles suele estar en una zona más protegida. Es habitual encontrarla en un compartimento eléctrico lateral o dentro de una caja eléctrica sellada.
Esta ubicación ayuda a proteger los componentes eléctricos del polvo, la humedad y las vibraciones. También hace que la caja esté más alejada de la zona abierta del operador que en los tractores compactos.
Entre los lugares que conviene revisar se encuentran:
- El compartimento eléctrico lateral.
- La caja sellada de fusibles y relés.
- El panel de servicio próximo a la batería.
- La zona de conexión del mazo de cables principal.
- El compartimento cercano al interruptor de desconexión de la batería.
Si no encuentras una tapa de fusibles en la zona del operador, revisa el compartimento de servicio lateral donde se encuentra el cableado eléctrico principal. La caja de fusibles suele estar agrupada con otros componentes eléctricos protegidos.
Cómo reconocer la caja de fusibles y encontrarla más rápido

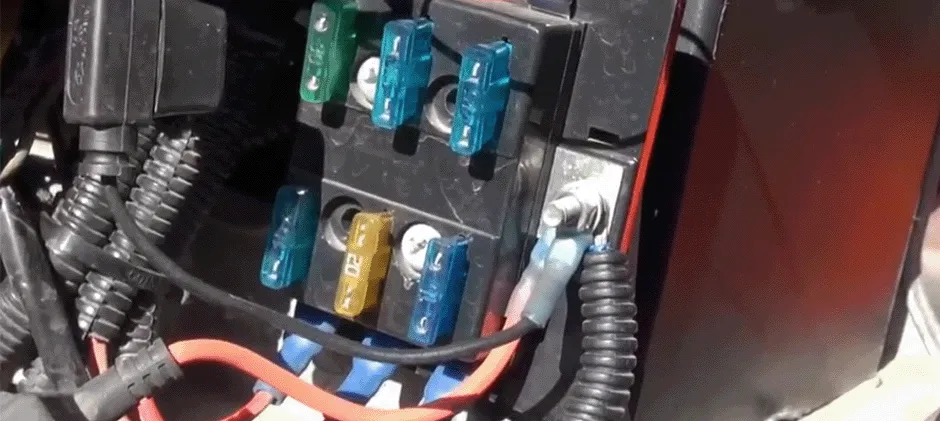

La caja de fusibles suele ser un pequeño bloque de plástico con varios fusibles de cuchilla agrupados. En muchas máquinas Kubota, tiene una tapa negra. Algunas tapas incluyen también un esquema sencillo de los fusibles.
Fíjate primero en estas señales:
- Fusibles de cuchilla de distintos colores.
- Valores de amperaje impresos, como 10 A, 15 A, 20 A o 30 A.
- Bases para relés situadas cerca.
- Una tapa de plástico moldeado.
- Un mazo de cables que se divide en varios cables más pequeños.
- Etiquetas que identifican circuitos de luces, encendido, instrumentos, arranque o accesorios.
La tapa puede ahorrarte bastante tiempo. En muchas cajas de fusibles Kubota encontrarás:
- Números de los fusibles.
- Valores de amperaje.
- Nombres de los circuitos.
- Posiciones de los relés.
- Esquemas eléctricos sencillos.
Si una caja de plástico no tiene fusibles de cuchilla, un esquema ni valores de amperaje, es posible que estés ante otro componente eléctrico y no ante la caja principal. Algunas máquinas también llevan un fusible en línea independiente o un fusible principal cerca del bloque de fusibles. Esto es normal.
Para encontrarla, es mejor seguir un orden que ir revisando zonas al azar.
- Identifica el tipo de máquina: determina si se trata de un tractor, un RTV o una excavadora.
- Si es un tractor, identifica la serie: comprueba si pertenece a la serie BX, B, L o M.
- Revisa la zona de los mandos principales: en muchos tractores, esto significa mirar detrás del salpicadero y debajo del panel de instrumentos.
- Busca una tapa pequeña: los bloques de fusibles suelen estar protegidos por una cubierta de plástico extraíble.
- Sigue el mazo de cables: si no ves la caja, sigue el cableado desde el interruptor de encendido o la batería hasta la conexión protegida más cercana.
- Comprueba el compartimento lateral en los RTV y las excavadoras: en estas máquinas, la caja suele estar más alejada del salpicadero.
Este método funciona porque la caja de fusibles suele estar cerca de la zona donde se concentra y protege el cableado eléctrico, no en un lugar elegido al azar.
Errores habituales
Uno de los errores más comunes es empezar a buscar siguiendo la distribución de otro tipo de máquina. Un tractor BX no siempre tiene la caja de fusibles en el mismo lugar que uno de las series B o L. Los RTV tampoco siguen el mismo patrón de acceso que los tractores. En las excavadoras, la caja suele estar más resguardada dentro de un compartimento de servicio.
Evita estos errores:
- Buscar únicamente detrás del salpicadero en todos los modelos.
- Pasar por alto la base del asiento en los tractores BX y los RTV.
- Empezar abriendo las cubiertas más profundas del compartimento del motor.
- Confundir un portafusibles en línea con la caja principal.
- Dar por hecho que todos los modelos de una misma marca tienen la misma distribución eléctrica.
Conclusión
Conocer la ubicación de la caja de fusibles Kubota te ayudará a encontrarla con mayor facilidad cuando necesites revisar el sistema eléctrico. Consulta siempre el manual de tu modelo para confirmar la ubicación exacta antes de realizar cualquier comprobación. Si necesitas piezas de repuesto, FridayParts ofrece una amplia selección de recambios del mercado de posventa, con precios competitivos y opciones compatibles con numerosas marcas de maquinaria pesada.
