Tu bomba de combustible normalmente es alimentada por la ECU/ECM a través de un relé y el cableado del sistema eléctrico. Este relé suele estar ubicado en una caja eléctrica independiente o en una caja de distribución de energía.
Como el sistema de combustible trabaja de forma continua mientras la máquina está en operación, el relé, los conectores del cableado y el módulo de control están sometidos a una carga constante. Esto hace que con el tiempo sean más propensos a presentar falsos contactos, sobrecalentamiento o daños internos. Cuando el sistema falla, la bomba de combustible deja de funcionar correctamente y la máquina empieza a mostrar síntomas claros.
¿Qué hace el relé de la bomba de combustible?
Piensa en el relé de la bomba de combustible como un interruptor inteligente. Su función es encender y apagar el suministro de energía hacia la bomba.
La bomba de combustible necesita una cantidad de corriente bastante alta para funcionar, demasiado como para pasar directamente por el interruptor de encendido o por la ECU. Por eso, el relé se encarga de esa parte “pesada” del trabajo.
Así funciona en la práctica:
- Giras la llave a la posición ON
- La ECU envía una señal pequeña al relé
- El relé hace “clic” y cierra el circuito
- La corriente fluye desde la batería hacia la bomba de combustible
- La bomba empieza a funcionar y envía combustible al motor
- Si el relé falla, la bomba simplemente no recibe energía. Sin energía no hay combustible, y el motor no arranca o puede apagarse mientras está en funcionamiento.
¿Dónde se encuentra el relé de la bomba de combustible?
La ubicación del relé puede variar bastante según la marca y el modelo de la máquina, por lo que no existe una posición única estándar. Sin embargo, normalmente se encuentra en alguno de estos lugares:

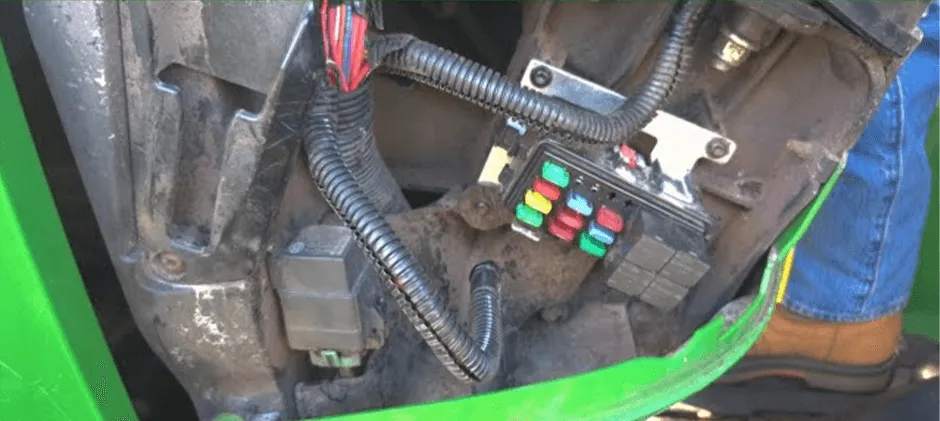

- Caja principal de fusibles y relés: es el lugar más común. Suele ser una caja negra ubicada dentro de la cabina, cerca del asiento del operador, o en el compartimento del motor. En la parte interior de la tapa normalmente hay un diagrama que indica la función de cada relé.
- Panel eléctrico auxiliar: en maquinaria más grande, es común encontrar más de una caja eléctrica. En estos casos, puede haber un panel secundario cerca del motor o en la zona de las baterías.
- Módulo de potencia integrado: en algunas máquinas más modernas, los sistemas eléctricos están más integrados y ciertos circuitos de potencia están dentro de módulos sellados de control. En estos casos, los relés individuales pueden no ser reemplazables por separado, y cuando ocurre una falla puede ser necesario reparar o sustituir el módulo completo en lugar de un solo relé.
La forma más sencilla de localizarlo es consultar el manual de operación o el manual de servicio de la máquina, ya que allí aparece el esquema eléctrico completo con la ubicación exacta. La mayoría de los relés tienen forma de pequeños cubos de plástico (generalmente negros, grises o azules) con 4 o 5 terminales metálicos en la parte inferior.

Síntomas de un relé de bomba de combustible defectuoso
Un relé de la bomba de combustible normalmente no falla de forma repentina en un solo momento. En la mayoría de los casos, empieza a fallar de manera intermitente, funcionando a veces y dejando de funcionar en otras ocasiones, lo que hace que el diagnóstico sea más complicado.
Cuando comienza a fallar, puede provocar distintos tipos de problemas, desde fallas leves hasta la imposibilidad total de arrancar la máquina. Estos son los síntomas más comunes de un relé defectuoso:
El motor gira pero no arranca
Giras la llave, el motor de arranque funciona, pero el motor no enciende. Esto suele indicar que el relé está atascado en posición abierta, por lo que no llega energía a la bomba de combustible y, en consecuencia, no se suministra combustible al motor.
En muchos casos, este problema aparece de forma intermitente, por ejemplo:
- No arranca cuando el motor está frío
- Arranca después de varios intentos
- Funciona bien en algunos momentos y en otros no responde
- Con el tiempo, esta condición suele empeorar hasta convertirse en una falla total de arranque.
El equipo se apaga mientras está trabajando
La máquina puede estar funcionando con normalidad —excavando, levantando o transportando— cuando de repente el motor se apaga sin previo aviso.
Esto ocurre cuando el relé tiene contactos internos débiles o desgastados, ya que la vibración y el calor pueden provocar pérdidas momentáneas de conexión, cortando el suministro de energía a la bomba de combustible.
Sin energía, no hay combustible, y el motor se detiene. Después de unos minutos, puede volver a arrancar como si nada hubiera pasado, lo que hace que el problema sea especialmente confuso.
Pérdida de potencia y rendimiento irregular
Un relé en mal estado no siempre falla por completo. En algunos casos, los contactos internos se desgastan o se corroen, lo que genera resistencia eléctrica adicional.
Esto provoca una caída de voltaje hacia la bomba de combustible, reduciendo su velocidad de funcionamiento y la presión de combustible.
Los síntomas más comunes incluyen:
- Tirones o vacilación bajo carga
- Sensación de falta de potencia en la máquina
- Funcionamiento irregular del motor
Un relé intermitente es uno de los problemas más difíciles de diagnosticar, ya que puede confundirse fácilmente con una bomba de combustible defectuosa, filtros obstruidos o incluso fallas en los inyectores. Por eso, revisar el relé suele ser un primer paso rápido y económico.
No se escucha la bomba de combustible al dar contacto
Normalmente, al girar la llave a la posición ON, la bomba de combustible emite un zumbido suave durante 2 a 3 segundos para realizar el cebado del sistema.
Si al dar contacto no se escucha ningún sonido proveniente del tanque, es muy probable que la bomba no esté recibiendo energía. Las causas más comunes son:
- Fusible de la bomba de combustible
- Problemas de cableado
- Relé de la bomba de combustible defectuoso (la causa más frecuente)
La bomba de combustible funciona todo el tiempo
En algunos casos, el relé falla en posición cerrada, lo que significa que la bomba de combustible sigue funcionando incluso cuando la llave está apagada o retirada.
Es posible que se escuche la bomba trabajando después de apagar el motor. Esto puede descargar la batería durante la noche y dejar la máquina completamente sin energía al día siguiente.
Luz de advertencia o código de falla
Las máquinas modernas monitorean el circuito del relé de la bomba de combustible a través de la ECU. Si la ECU detecta condiciones como:
- Circuito abierto
- Cortocircuito
- Voltaje incorrecto
Activará una luz de advertencia y almacenará un código de falla (DTC). Un código común es P0230 – “Falla en el circuito primario de la bomba de combustible”.
¿Cómo probar un relé de la bomba de combustible?
Si sospechas que el relé está defectuoso, puedes realizar algunas pruebas sencillas para confirmarlo. Siempre desconecta la batería antes de trabajar en componentes eléctricos.
Prueba de intercambio de relés
Localiza el relé de la bomba de combustible en la caja de fusibles. Busca otro relé con el mismo número de pieza y la misma configuración de pines, normalmente perteneciente a sistemas no críticos como el claxon o el aire acondicionado.
Intercambia ambos relés. Si la máquina arranca con el relé intercambiado, significa que el relé original está defectuoso.
Prueba de escucha
Como se mencionó anteriormente, gira la llave a la posición ON sin arrancar el motor y escucha con atención.
Deberías oír un zumbido de 2 a 3 segundos proveniente del área del tanque de combustible. Si se escucha, el relé probablemente está funcionando correctamente. Si no se escucha ningún sonido, el relé puede estar fallando.
Prueba con multímetro
Si tienes experiencia usando un multímetro, esta prueba es una de las más fiables.
- Retira el relé. Normalmente los pines están numerados: 85 y 86 corresponden al circuito de control de baja corriente, mientras que 30 y 87 corresponden al circuito de potencia.
- Configura el multímetro en modo continuidad o resistencia (Ω). Coloca las puntas en los pines 30 y 87, y deberías obtener un circuito abierto (sin continuidad).
- Luego aplica 12 V a los pines 85 y 86. En este momento deberías escuchar un “clic” al activarse el relé.
- Mientras está energizado, vuelve a comprobar la continuidad entre 30 y 87; ahora debería mostrar continuidad (casi cero resistencia). Si no hay clic o no hay continuidad, el relé está defectuoso.
Consejos prácticos para mantener el relé de la bomba de combustible
Los relés son componentes simples, pero con un poco de cuidado pueden durar mucho más, especialmente en maquinaria todoterreno que trabaja en condiciones de tierra, lodo, calor y vibración constante.
- Sigue el programa de mantenimiento. Respeta el plan de mantenimiento indicado por el fabricante.
- Mantén las cajas eléctricas limpias y secas. Revisa con frecuencia las cajas de fusibles y relés. Elimina el polvo y la suciedad soplando aire, limpia los residuos y asegúrate de que las tapas y los sellos estén en buen estado. La humedad provoca fallas en los componentes eléctricos.
- Verifica que las conexiones estén firmes. Las máquinas vibran constantemente, por lo que con el tiempo los relés y fusibles pueden aflojarse en sus bases. Asegúrate de que todo esté bien asentado.
- Cuida la batería. Una batería débil provoca un voltaje inestable, lo que genera un estrés adicional en los relés y los sistemas electrónicos. Mantén los terminales de la batería limpios y bien ajustados.
- Repara los problemas eléctricos a tiempo. Si observas luces parpadeantes u otros comportamientos eléctricos inusuales, no los ignores. Los pequeños problemas pueden convertirse en fallas mayores y dañar componentes como los relés.
Consigue un nuevo relé de la bomba de combustible
Como se mencionó anteriormente, lo más recomendable es reemplazar el relé de la bomba de combustible una vez que se haya confirmado que está defectuoso. Retrasar el reemplazo puede agravar los problemas y derivar en reparaciones más costosas.
Los relés de repuesto de buena calidad ofrecen el mismo rendimiento que las piezas originales a un costo mucho más accesible, lo que permite devolver la máquina al trabajo en menos tiempo. Si necesitas un reemplazo duradero, puedes encontrar el relé adecuado para tu máquina en FridayParts.
Preguntas frecuentes
¿Un relé de bomba de combustible defectuoso puede causar baja presión de combustible?
Sí, absolutamente. Un relé que empieza a fallar puede reducir la presión de combustible. Cuando los contactos internos se deterioran o se queman, generan resistencia adicional, lo que provoca una caída de voltaje hacia la bomba de combustible.
Si la bomba no recibe los 12 voltios completos que necesita, trabajará más lento y generará menos presión. Esto puede provocar un funcionamiento deficiente del motor mucho antes de que el relé falle por completo.
¿Cómo saber si el problema es el relé de la bomba de combustible o la bomba misma?
Esta es una duda muy común, y la forma de diferenciarlo es mediante un proceso de descarte:
Primero, revisa el fusible de la bomba de combustible. Si está quemado, reemplázalo; si vuelve a quemarse inmediatamente, probablemente haya un cortocircuito que requiere una inspección más profunda.
Después, escucha la bomba: gira la llave a la posición ON y presta atención al sonido proveniente del tanque.
- Si no se escucha ningún sonido, significa que probablemente no está llegando energía a la bomba. En este caso, las causas más probables son el relé de la bomba de combustible o un problema en el cableado. Realiza la prueba del relé para confirmarlo. Si la máquina arranca después de reemplazarlo, has encontrado la falla.
- Si sí se escucha la bomba, pero el motor no arranca o funciona de forma irregular, entonces el relé probablemente está bien. En ese caso, el problema puede estar en la propia bomba de combustible (desgastada o sin presión suficiente), en un filtro de combustible obstruido o en algún problema en las líneas de combustible.
¿Un relé de bomba de combustible defectuoso puede impedir que la máquina arranque?
Sí. De hecho, es una de las causas más comunes de un problema de “el motor gira pero no arranca” en vehículos y maquinaria con bomba de combustible eléctrica. Cuando el relé falla por completo, actúa como un interruptor roto y corta totalmente la alimentación de la bomba de combustible. Sin energía, la bomba no puede enviar combustible al motor, por lo que el motor simplemente no arranca.
