Elegir los racores para mangueras hidráulicas adecuados es importante para evitar que un simple cambio de manguera termine en fugas repetidas, puertos con la rosca dañada o incluso una manguera reventada a plena carga. Es justo el tipo de tiempo de inactividad que los propietarios de maquinaria todoterreno no pueden permitirse.
En esta guía, repasaremos los principales tipos de racores para mangueras hidráulicas y, después, veremos un proceso práctico para elegirlos correctamente en excavadoras, cargadoras, minicargadoras, manipuladores telescópicos y plataformas de trabajo aéreo. La idea es que pueda hacer coincidir las roscas, el sistema de sellado y los requisitos de presión con menos errores.

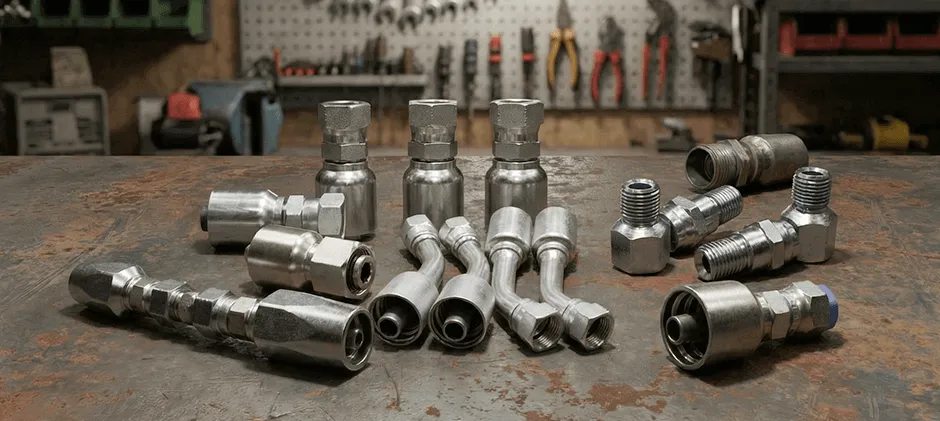

Tipos de racores para mangueras hidráulicas
Muchos problemas de selección surgen porque varios racores tienen un aspecto muy parecido y resulta difícil distinguirlos a simple vista. La buena noticia es que, una vez que los clasificamos por método de conexión, forma y tipo de sellado, las opciones quedan mucho más claras.
1) Según el método de conexión: permanentes vs. instalables en campo
Racores permanentes (de prensado)
- Son los más habituales en la maquinaria todoterreno moderna.
- El racor se fija a la manguera mediante una máquina de prensado y las matrices correspondientes.
- Son una buena opción cuando se busca una calidad de montaje uniforme, resistencia a las vibraciones y resultados consistentes.
Racores instalables en campo / reutilizable
- Se instalan en una manguera compatible mediante roscado o atornillado de sus componentes.
- Son útiles cuando está trabajando en campo y no dispone de una máquina de prensado, o cuando necesita una reparación rápida para volver al taller.
- No todas las mangueras son compatibles con este tipo de racor, y el resultado depende en gran medida de utilizar la manguera adecuada y realizar correctamente el montaje.
2) Según la forma y la función: qué hace cada racor
Estos son algunos de los tipos básicos que encontrará en circuitos auxiliares, líneas de la pluma y el brazo, circuitos de dirección y sistemas hidráulicos de implementos:
- Recto: para recorridos sencillos cuando no hay problemas de espacio.
- Codo (45° / 90°): reduce la tensión por curvatura en el extremo de la manguera y ayuda a evitar dobleces.
- T / Cruz: divide el flujo y es habitual en algunos colectores y circuitos auxiliares.
- Unión / Adaptador: cambia el tipo o tamaño de rosca. Debe utilizarse con cuidado, ya que cada conexión adicional supone un posible punto de fuga.
- Pasamuros: permite pasar la conexión a través de un soporte o panel y fijarla con una contratuerca.
Consejo sobre el tendido: Si una manguera falla repetidamente cerca del extremo, utilizar un codo, cuando la aplicación lo permita, puede reducir la tensión por curvatura y prolongar su vida útil. Eso sí, asegúrese de que el racor no interfiera con el movimiento de la máquina ni roce con otros componentes.
3) Según el sistema de sellado: aquí se evitan o aparecen las fugas
El sistema de sellado es tan importante como el tipo de rosca. La rosca mantiene unida la conexión; el sellado es lo que evita que el fluido se escape.
A continuación encontrará un resumen práctico que puede utilizar al revisar los puertos y los racores antiguos.
| Tipo de sellado | Cómo sella | Qué comprobar para identificarlo | Ventajas principales | Error habitual |
|---|---|---|---|---|
| Sello frontal con junta tórica (O-ring | La junta tórica se comprime contra una superficie plana | Superficie de contacto plana y junta tórica visible | Excelente para alta presión y resistente a las vibraciones | Junta dañada, superficie sucia o tamaño incorrecto |
| O-ring Boss | La junta tórica sella en un chaflán o alojamiento | La junta tórica se encuentra cerca de la rosca macho |
Buen sellado cuando se aprieta correctamente |
Junta dañada, superficie sucia o tamaño incorrecto |
| Abocardado de 37° (37° Flare) | La superficie abocardada encaja contra un asiento cónico |
Asiento cónico y geometría del abocardado |
Muy utilizado y fácil de mantener |
Mezclar ángulos de abocardado o utilizar asientos dañados |
| Rosca cónica que normalmente requiere sellador |
Interferencia entre las roscas + sellador |
Rosca cónica que normalmente requiere sellador |
Común y fácil de encontrar |
Un apriete excesivo puede dañar o agrietar puertos y racores |
En la práctica, para maquinaria todoterreno: las vibraciones y los cambios de temperatura ponen a prueba los sistemas de sellado. Si la máquina trabaja con picos de presión elevados, por ejemplo durante el uso de implementos, operaciones de elevación o ciclos rápidos, las fugas suelen controlarse mejor cuando se utiliza un sistema de sellado que no dependa simplemente de “apretar más”.
¿Cómo elegir el racor adecuado?
Vamos a utilizar un proceso sencillo y fácil de repetir, tanto si va a sustituir un solo extremo de una manguera como si necesita pedir un conjunto completo. Piense en él como un método para elegir el racor correcto sin tener que adivinar.
Paso 1: Empiece por el puerto de la máquina
Antes de medir la manguera, identifique el tipo de conexión del puerto situado en la válvula, el cilindro, la bomba, el colector o la tubería rígida.
Lista de comprobación
- ¿El puerto tiene una rosca recta o cónica?
- ¿El sellado se realiza mediante una junta tórica, un asiento abocardado o la propia rosca?
- ¿La superficie de sellado está limpia y en buen estado?
Si la superficie de sellado del puerto presenta marcas profundas o el asiento está deformado, un racor nuevo puede seguir teniendo fugas. En ese caso, quizá sea necesario reparar el puerto, cambiar el adaptador o sustituir el componente dañado.
Paso 2: Identifique el tipo y el tamaño de la rosca
En maquinaria pesada, el problema no siempre es elegir un tamaño completamente diferente. El riesgo también está en las roscas que parecen casi iguales. Ahí es donde pueden producirse roscas cruzadas.
Qué necesitamos
- Calibre: para medir el diámetro exterior de las roscas macho o el diámetro interior de las roscas hembra.
- Peine de roscas: para determinar el paso de rosca.
- Comprobación visual: para distinguir entre rosca recta y cónica.
Consejos rápidos
- Si la rosca entra suavemente a mano durante varias vueltas, es más probable que haya elegido el tipo y tamaño correctos.
- Si se atasca al principio, deténgase. No la fuerce simplemente para comprobar si “entra”.
Paso 3: Haga coincidir el sistema de sellado con el puerto y las condiciones de trabajo
Una vez identificado el tipo de rosca, confirme también el sistema de sellado. Esto evita un error muy común: la rosca es correcta, pero el sellado no lo es.
- Sellos con junta tórica: revise la ranura de la junta y la superficie plana o de alojamiento.
- Asientos abocardados: compruebe que no haya arañazos, golpes o deformaciones.
- Tipos con sellado en la rosca: utilice el sellador adecuado y siga las indicaciones de par de apriete. Evite desmontar y volver a montar la conexión repetidamente.
Paso 4: Compruebe el tamaño, el tendido y el rango de movimiento de la manguera
Incluso un racor perfectamente adecuado puede fallar si la manguera es demasiado corta, está instalada con demasiada tensión o se ve obligada a doblarse justo en el extremo.
En maquinaria todoterreno, compruebe:
- El radio mínimo de curvatura cerca del extremo.
- El espacio disponible durante todo el movimiento de la máquina, incluyendo la pluma, el brazo, la dirección y la suspensión.
- Los puntos de fijación y las zonas donde puede producirse abrasión.
- El riesgo de torsión, ya que la torsión puede dañar rápidamente una manguera.
También conviene revisar las especificaciones de la manguera hidráulica, como el diámetro interior, la presión nominal y su construcción, para asegurarse de que sean adecuadas para el caudal y la presión del circuito.
Paso 5: ¿Cambiar solo el extremo o sustituir toda la manguera?
Si la cubierta de la manguera está agrietada, el refuerzo queda expuesto o aparece una “burbuja” en la manguera, cambiar únicamente el extremo del racor suele ser una falsa economía.
Sustituya toda la manguera cuando:
- La manguera está vieja y rígida.
- La cubierta presenta un desgaste importante.
- Hay una zona doblada o aplastada.
- Se observan fugas repetidas en varios puntos.
Cambie solo el extremo o el racor cuando:
- El cuerpo de la manguera está en buenas condiciones.
- El daño se limita al racor o al último tramo de la manguera.
- Puede realizar un corte limpio y montar correctamente el nuevo racor.
Aspectos que debe considerar al elegir
Esta es una de las partes más importantes para los propietarios que quieren reducir las reparaciones repetidas. Nos centraremos en los factores que más importan en la maquinaria todoterreno: fiabilidad del sellado, picos de presión, vibraciones, contaminación y rapidez de mantenimiento.
1) Picos de presión y cargas dinámicas
La maquinaria pesada rara vez funciona con una presión completamente estable. El uso de implementos, las válvulas de retención de carga y las paradas repentinas de los cilindros pueden generar picos de presión.
Qué recomendamos
- Elija racores para mangueras hidráulicas con un sistema de sellado que se mantenga estable ante los picos de presión. Los sistemas basados en juntas tóricas suelen ser una buena opción.
- No intente solucionar las fugas simplemente aumentando el par de apriete. Un apriete excesivo puede dañar los puertos o agrietar los racores.
- Confirme que tanto la manguera como el racor estén diseñados para soportar la presión de trabajo del sistema y los picos de presión previstos.
2) Vibraciones y movimiento
Las vibraciones pueden aflojar conexiones que no estén bien aseguradas y provocar fatiga en las tuberías rígidas. La elección del racor es importante, pero también lo es la forma en que se instala y sujeta la manguera.
Buenas prácticas
- Utilice un tendido y unas abrazaderas adecuados para reducir la tensión, en lugar de intentar solucionarlo apretando demasiado.
- Utilice codos cuando ayuden a reducir la tensión por curvatura cerca del extremo, siempre que haya suficiente espacio.
- Evite utilizar demasiados adaptadores. Cada conexión adicional representa un posible punto de fuga.
Si quiere conocer con más detalle los problemas que suelen aparecer en las mangueras hidráulicas en condiciones reales, como abrasión, torsión, tendido incorrecto y daños por calor, puede consultar este artículo sobre fallos habituales de las mangueras hidráulicas en maquinaria pesada.
3) Temperatura, fluido y material de la junta
Las altas temperaturas pueden endurecer las juntas y acelerar el envejecimiento de las mangueras. Esto es habitual en máquinas que trabajan durante largos periodos a alta carga o en condiciones de calor con un flujo de aire de refrigeración limitado.
Qué debemos comprobar
- El tipo de fluido utilizado en el sistema hidráulico.
- La temperatura de funcionamiento prevista y si aparecen síntomas como un funcionamiento “caliente y lento”.
- Que el material de la junta tórica sea compatible con el sistema. Una pequeña incompatibilidad puede provocar fugas repetidas.
Si las juntas fallan después de un episodio de sobrecalentamiento, no dé por hecho que el problema está en todos los racores. Primero hay que solucionar la causa del exceso de temperatura, como un flujo de aire insuficiente en el enfriador, un problema en el ventilador, una válvula de derivación defectuosa o un fluido hidráulico incorrecto.
4) Facilidad de mantenimiento y disponibilidad de repuestos
Aunque un tipo de racor funcione bien, no es una buena solución si necesita esperar semanas para conseguir un repuesto.
Nuestra recomendación
- Siempre que sea posible, estandarice las familias de racores utilizadas en su flota.
- Mantenga en stock algunos de los tamaños que utiliza con mayor frecuencia en sus máquinas e implementos.
- Evite combinaciones poco habituales salvo que exista una razón concreta para utilizarlas.
El suministro de repuestos también es importante. Si quiere tener repuestos disponibles para realizar las reparaciones más rápidamente, puede adquirir racores para mangueras hidráulicas y otros repuestos de mantenimiento en un mismo lugar.
5) No mezcle componentes sin comprobar la compatibilidad
En los conjuntos de mangueras prensadas, la manguera + el racor + las especificaciones de prensado deben considerarse como un conjunto. Mezclar marcas o utilizar una matriz de prensado incorrecta puede provocar un prensado deficiente o fugas en la férula.
Qué recomendamos
- Haga coincidir la serie del racor con la familia de mangueras para la que está diseñada.
- Consulte la tabla de prensado y compruebe el diámetro final después del prensado.
- Siempre que sea posible, realice una prueba de presión después del montaje.
Si va a sustituir toda la línea y quiere conseguir un ajuste adecuado para diferentes tipos de maquinaria, puede buscar por aplicación y confirmar el tipo de manguera hidráulica que necesita aquí: mangueras hidráulicas.
Conclusión
Elegir el racor adecuado para mangueras hidráulicas ayuda a mantener la maquinaria en funcionamiento y a reducir el riesgo de daños en puertos, válvulas y cilindros. En FridayParts, puede encontrar mangueras hidráulicas, racores y otros componentes para diferentes tipos de maquinaria. Elegir los componentes adecuados desde el principio puede ayudarle a reducir las fugas, evitar reparaciones repetidas y mantener su equipo en marcha.
