El interruptor de presión del aire acondicionado es un componente de seguridad que evita que el sistema AC tenga una presión demasiado alta o demasiado baja, protegiéndolo de posibles daños. Antes de pensar que el compresor está averiado o que existe una fuga de refrigerante, una forma rápida de identificar el problema es aprender cómo probar un interruptor de presión AC con un multímetro. Ten en cuenta que este interruptor solo responde a la presión real del sistema, por lo que comprobar también la presión te ayudará a conocer mejor la causa del problema.
Realizar esta sencilla comprobación a tiempo puede ayudar a prolongar la vida útil de tu equipo y evitar reparaciones costosas más adelante.

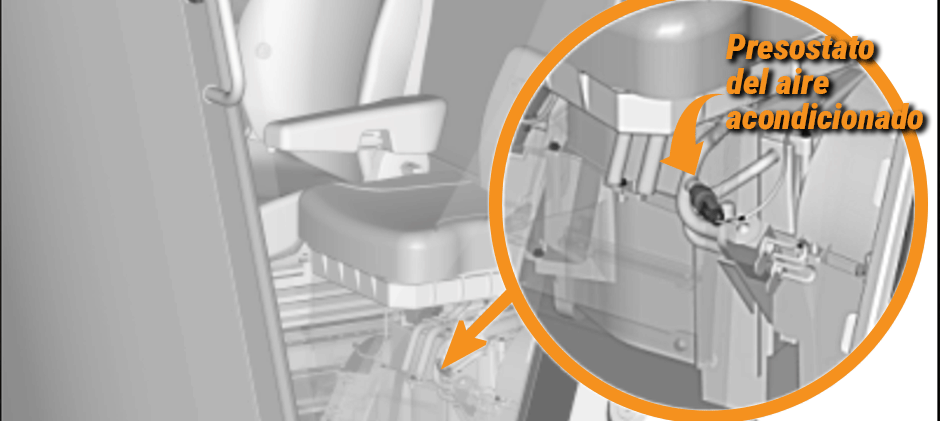

¿Dónde encontrar un interruptor de presión del aire acondicionado?
En la maquinaria todoterreno, los componentes del aire acondicionado suelen estar ocultos en el compartimento del motor y expuestos constantemente a condiciones difíciles: polvo, suciedad, aceite y vibraciones. El interruptor de presión del AC es un componente de seguridad que protege el compresor. Normalmente se encuentra instalado en uno de estos dos lugares.
La mayoría de las veces, está enroscado directamente en el filtro secador (receiver dryer) (también llamado acumulador). Se trata de un pequeño cilindro conectado a las líneas de refrigerante que elimina la humedad del sistema. Solo tienes que buscar un pequeño sensor con un conector eléctrico instalado directamente en este componente.
En otros casos, el interruptor está instalado directamente en la línea de refrigerante de alta presión, normalmente entre el compresor y el condensador. Sigue la tubería metálica que sale del compresor del aire acondicionado y encontrarás un sensor conectado a la línea con cables.
Como estas zonas suelen estar muy sucias, los interruptores y sus conectores pueden estar cubiertos de grasa y residuos acumulados. Puede que necesites un paño y un desengrasante para limpiar el área y verlo con claridad.
La seguridad es lo primero: desconecta siempre la batería de la máquina antes de probar o tocar cualquier componente eléctrico del sistema de aire acondicionado. Esto evita descargas eléctricas o cortocircuitos accidentales.
Síntomas de un interruptor de presión AC defectuoso
El interruptor de presión del aire acondicionado envía señales eléctricas según la presión del refrigerante. Cuando funciona mal, puede enviar lecturas incorrectas al sistema AC y provocar diferentes problemas.
- El compresor no se enciende: el interruptor está averiado y detecta la presión como demasiado baja o demasiado alta, por lo que corta la alimentación del embrague del compresor para proteger el sistema. El compresor no se activa y solo sale aire caliente por las rejillas.
- El AC se enciende y apaga rápidamente: puedes escuchar que el embrague del compresor hace clic cada pocos segundos. Esto ocurre cuando el interruptor envía señales inestables y hace que el sistema se active y desactive continuamente.
- La refrigeración funciona de forma intermitente: el aire acondicionado enfría durante un tiempo, después expulsa aire caliente y vuelve a enfriar. Normalmente esto ocurre por un interruptor defectuoso con conexiones eléctricas internas sueltas o inestables.
- El AC solo enfría a ciertas velocidades del motor: un interruptor defectuoso puede funcionar únicamente dentro de un rango reducido de presión, que cambia según las RPM del motor. Si el aire acondicionado solo enfría al ralentí o a alta velocidad, es muy probable que el interruptor de presión sea el problema.
Probar un interruptor de presión AC con un multímetro
Esta es la mejor forma de comprobar si el interruptor de presión funciona correctamente a nivel eléctrico. La mayoría de los interruptores de baja presión AC en maquinaria pesada son normalmente cerrados.
Esto significa que, siempre que haya suficiente presión de refrigerante en el sistema (incluso con el motor apagado), el interruptor debe permitir el paso de corriente. Solo abre el circuito cuando la presión es demasiado baja.
Mantén la seguridad y accede al interruptor
Asegúrate de que el motor esté apagado y que la batería esté desconectada. Localiza el interruptor de presión y desconecta su conector eléctrico. Esto separa el interruptor del cableado de la máquina.
Configura tu multímetro
Gira el selector del multímetro al modo de continuidad. Normalmente está representado con un símbolo de onda sonora o un diodo.
Comprueba el funcionamiento del multímetro tocando ambas puntas entre sí. Deberías escuchar un pitido y ver una lectura cercana a cero.
Prueba el interruptor
Coloca una punta del multímetro en cada pin eléctrico del propio interruptor de presión (no en el conector).
Comprueba los resultados
- Si el multímetro emite un pitido y muestra un valor cercano a 0 ohmios: la corriente puede pasar a través del interruptor, por lo que funciona correctamente. El problema probablemente se encuentra en otra parte.
- Si no hay pitido y aparece “OL” o una resistencia muy alta: el circuito está abierto. Esto significa que la corriente no puede pasar.
- Un circuito abierto en un interruptor normalmente cerrado puede significar una de estas dos situaciones: el interruptor está averiado o funciona correctamente porque el sistema no tiene suficiente presión de refrigerante para mantenerlo cerrado.
¿El compresor del AC no se enciende? Puede ser un interruptor defectuoso o una fuga
Si tu multímetro muestra que el interruptor de presión está abierto, esa es la razón por la que el compresor no arranca. Pero la pregunta es: ¿el interruptor está averiado o simplemente está detectando correctamente un problema real en el sistema?
Muchos usuarios comprueban que pueden hacer funcionar el compresor puenteando los terminales del conector eléctrico con un clip o un cable corto. Aunque esta prueba confirma que el resto del circuito y el embrague del compresor funcionan, también puede ser una prueba con ciertos riesgos, por lo que debes realizarla con mucho cuidado.
Nunca dejes que el compresor funcione durante más de unos segundos con el interruptor de presión puenteado. El refrigerante transporta aceite lubricante por todo el sistema. Hacer funcionar el compresor sin suficiente refrigerante (y, por lo tanto, sin lubricación adecuada) es como hacer funcionar un motor sin aceite: puede causar daños mecánicos graves.
¿Por qué se abrió el interruptor de presión?
Fuga de refrigerante en el sistema
Esta es la razón más común por la que el interruptor se abre. Con el tiempo, las vibraciones, las juntas tóricas desgastadas o deterioradas, o las tuberías dañadas pueden provocar fugas lentas de refrigerante.
Cuando la presión del sistema baja por debajo de cierto nivel (normalmente alrededor de 25-30 PSI), el interruptor de baja presión corta el circuito como medida de protección para evitar daños en el compresor por falta de lubricación (funcionamiento en seco).
En este caso, el interruptor de presión funciona correctamente. El verdadero problema es una fuga. Puedes confirmarlo conectando un juego de manómetros de AC a los puertos de servicio del sistema. Si la lectura de presión estática es muy baja o cercana a cero, has encontrado la causa del problema.
El propio interruptor de presión está averiado
Es menos común, pero el interruptor de presión también puede fallar por sí solo. Puede quedarse abierto incluso cuando la presión de refrigerante del sistema es normal y suficiente.
Si conectas los manómetros de AC y la presión estática se encuentra dentro de un rango adecuado, por ejemplo 70 PSI o más (dependiendo de la temperatura ambiente), pero el multímetro sigue mostrando un circuito abierto (OL) en el interruptor, puedes confirmar que el interruptor está defectuoso y debe ser reemplazado.
El multímetro muestra el estado eléctrico del interruptor de presión, mientras que los manómetros del sistema AC muestran la presión física real dentro del circuito. Solo utilizando ambas pruebas puedes realizar un diagnóstico final y preciso.
Conclusión
Utiliza primero un multímetro para probar el interruptor de presión del AC y comprobar rápidamente si el circuito funciona correctamente. Si la prueba muestra que el interruptor está abierto (sin continuidad), comprueba la presión estática del sistema.
Con estos dos pasos podrás determinar si el problema es simplemente un interruptor de presión defectuoso o si existe un problema en el propio sistema, como una fuga de refrigerante.
Una vez identificado el problema real, podrás reemplazar la pieza directamente.
