Cuando estás operando un tractor John Deere y se enciende una luz de advertencia en el tablero, puedes quedarte atascado y confundido. John Deere tiene muchos modelos, pero los símbolos de advertencia son en su mayoría los mismos. Dedica unos minutos a leer este artículo, comprende la información que tu equipo te entrega, asegurando una operación segura y prolongando la vida útil del tractor.

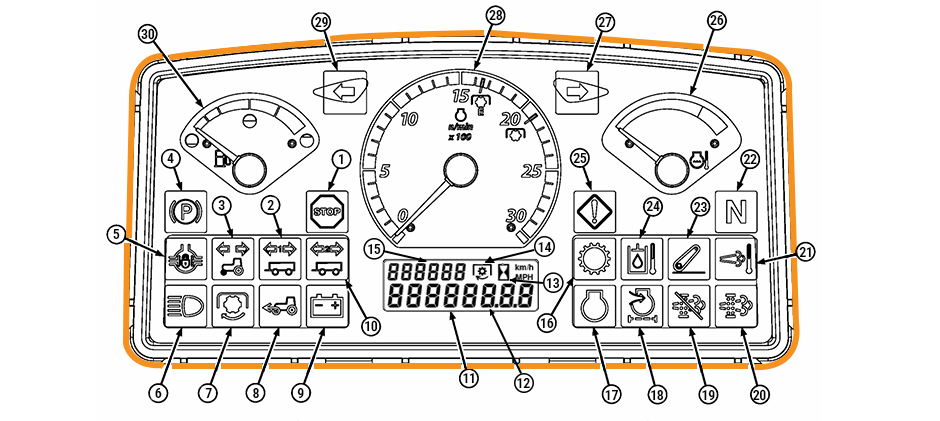

Indicadores y Luces del Tablero Explicados
-
STOP: Se ilumina cuando ocurre una avería grave.
-
Indicador de Remolque 1: Empieza a parpadear cuando se activan las luces intermitentes o de emergencia del remolque.
-
Indicador del Vehículo: Empieza a parpadear cuando se activan las luces intermitentes o de emergencia del vehículo.
-
Freno de Estacionamiento: Se ilumina cuando el freno de estacionamiento está activado.
-
Bloqueo del Diferencial: Se ilumina cuando el bloqueo del diferencial está activado.
-
Luz larga de los faros: se ilumina cuando los faros se cambian a luz larga.
-
TDF Acoplada: Se ilumina cuando la toma de fuerza trasera (TDF) está acoplada.
-
Doble Tracción Mecánica (MFWD) Acoplada: Se ilumina cuando la doble tracción mecánica está activada.
-
Sistema de Carga: Se ilumina cuando ocurre una avería en el alternador.
-
Indicador de Remolque 2: Empieza a parpadear cuando se activan las luces intermitentes o de emergencia del remolque.
-
Pantalla de Información: Muestra información variada como velocímetro, cuentahoras, selección de velocidad de transmisión, velocidad de la TDF, códigos de diagnóstico y datos de diagnóstico a bordo.
-
Pantalla de Información del Vehículo: Muestra la velocidad de las ruedas, horas de motor, velocidad de la TDF y códigos de diagnóstico.
-
Cuentahoras: Se ilumina cuando las horas del motor se muestran en la pantalla de información del vehículo.
-
TDF: Se ilumina cuando se selecciona la velocidad de la TDF.
-
Pantalla de Información del Vehículo: Muestra la velocidad de las ruedas, horas de motor, velocidad de la TDF y códigos de diagnóstico.
-
Estado de la Transmisión: Se ilumina cuando ocurre una avería en la transmisión.
-
Estado del Motor: Se ilumina cuando ocurre una avería en el motor.
-
Filtro de Aire de Admisión / Combustión del Motor: Se ilumina cuando el elemento del filtro de aire está obstruido.
-
Filtro de Escape Desactivado: Se ilumina cuando el interruptor de limpieza del filtro de escape está desactivado.
-
Filtro de Escape: Se ilumina cuando el nivel de hollín en el filtro es alto y se requiere la limpieza del filtro de escape.
-
Alta temperatura de escape: Se ilumina cuando las temperaturas dentro del filtro de escape permiten la limpieza activa del filtro.
-
Neutro: Se ilumina cuando el inversor de la transmisión está en posición neutra.
-
Enganche electrohidráulico: Se ilumina cuando ocurre una avería en el enganche.
-
Temperatura del aceite hidráulico: Se ilumina cuando el aceite hidráulico se sobrecalienta.
-
Alerta de Servicio: Se ilumina cuando ocurre una avería.
-
Temperatura del refrigerante del motor: Indica la temperatura del refrigerante del motor.
-
Giro a la derecha: Parpadea cuando se activa el interruptor de la luz direccional hacia la derecha.
-
Tacómetro: Muestra la velocidad del motor en revoluciones por minuto (RPM).
-
Giro a la izquierda: Parpadea cuando se activa el interruptor de la luz direccional hacia la izquierda.
-
Indicador de nivel de combustible: Indica la cantidad de combustible restante en el tanque.
Código de Colores del Tablero del Tractor John Deere
El tablero de tu tractor John Deere no enciende luces al azar; utiliza un sistema de colores para comunicar la gravedad de un problema. Conocer este sistema es la clave para tomar la decisión correcta en segundos. Lo hemos dividido en tres niveles: Rojo para paradas inmediatas, Ámbar para servicio próximo y Verde/Azul para el estado del sistema. Además, contar con el equipo adecuado, luces LED y otros componentes de iluminación en tu tractor garantiza una operación segura y mejor visibilidad durante el trabajo.
Nivel 1: Alertas Rojas
Cuando aparece una luz roja, detén el motor de inmediato. Un indicador rojo señala una falla crítica que podría causar daños graves y costosos a tu tractor o representar un riesgo de seguridad. La única acción es apagar el motor de manera segura lo antes posible.
Luz de Presión de Aceite del Motor
Cómo se ve: un ícono que parece una aceitera antigua.
Significa: el motor ha detectado una presión de aceite peligrosamente baja. Esta es una de las advertencias más graves, ya que continuar operando sin la lubricación adecuada destruirá el motor.
Cómo resolverlo: Detén el motor de inmediato y de forma segura. Deja que el motor repose varios minutos y revisa el nivel de aceite con la varilla. Si el nivel es bajo, agrega aceite con la especificación correcta y revisa si hay fugas visibles. Si el nivel es correcto, el problema podría ser un sensor dañado, un filtro obstruido o una bomba de aceite defectuosa. No reinicies el motor.
Advertencia de Temperatura del Refrigerante del Motor
Cómo se ve: un termómetro, a menudo sumergido en líneas onduladas que representan líquido.
Significa: el motor se está sobrecalentando. Continuar usando el tractor puede provocar que el motor se trabe, que se deformen las culatas o causar fallas catastróficas.
Cómo resolverlo: Deja que el motor se enfríe por completo. Nunca abras el tapón del radiador en caliente, ya que el vapor presurizado puede causar quemaduras graves. Una vez frío, revisa el nivel de refrigerante en el depósito y en el radiador. Comprueba si hay obstrucciones como suciedad o residuos en las aletas del radiador. Si el refrigerante está bajo, rellénalo con la mezcla correcta de refrigerante y agua. Si el problema persiste, puede deberse a una fuga, un termostato dañado o una bomba de agua defectuosa.
Fallo del Sistema de Carga
Cómo se ve: un símbolo de batería con un “+” y “-” en el interior.
Significa: el sistema eléctrico ya no está cargando la batería. El tractor ahora funciona únicamente con la batería.
Cómo resolverlo: No apagues el tractor si estás lejos de un área de servicio, ya que podría no volver a arrancar. Conduce directamente a un lugar donde pueda recibir mantenimiento. El problema suele ser una correa del alternador rota, un alternador defectuoso o conexiones de batería flojas/corroídas. Revisa la correa y limpia los terminales de la batería. Si eso no lo soluciona, probablemente sea necesario probar o reemplazar el alternador.
Nivel 2: Advertencias Ámbar/Amarillas
Las luces ámbar o amarillas son la manera del tractor de decir: “Oye, presta atención a esto.” No son emergencias, pero ignorarlas reducirá el rendimiento, aumentará el consumo de combustible o provocará una futura avería.
Restricción del Filtro de Aire
Cómo se ve: un ícono de filtro de aire, a veces con flechas que indican flujo restringido.
Significa: el filtro de aire del motor está obstruido con polvo y residuos, lo que priva al motor de aire limpio. Esto reduce la potencia y la eficiencia del combustible.
Cómo resolverlo: En la siguiente oportunidad, inspecciona el filtro de aire del motor. Dependiendo del tipo, límpialo según el manual del operador o reemplázalo por uno nuevo. Es una tarea simple, pero vital.
Nivel Bajo de DEF (Fluido de Escape Diésel)
Cómo se ve: un ícono de un tubo de escape con vapor, o un tanque con una gota marcada como “DEF”.
Significa: el tanque de DEF se está agotando. Si el tanque queda vacío, el motor del tractor entrará en “modo de emergencia” (con potencia muy reducida) o podría no arrancar.
Cómo resolverlo: Rellena el tanque de DEF con fluido de escape diésel nuevo y de alta calidad lo antes posible. Usa siempre un embudo limpio para evitar contaminar el sistema.
Restricción del Filtro Hidráulico
Cómo se ve: a menudo un símbolo de filtro dentro de un engranaje o un ícono de gota.
Significa: el filtro de aceite hidráulico se está obstruyendo y necesita ser reemplazado. Un filtro obstruido puede causar un rendimiento hidráulico lento y poner en riesgo la bomba hidráulica.
Cómo resolverlo: Planifica cambiar el filtro de aceite hidráulico lo antes posible, como parte de un servicio del sistema hidráulico.
Nivel 3: Indicadores Verdes, Azules y Blancos
Estas luces son buenas noticias. No son advertencias; simplemente confirman que un sistema que has activado está funcionando como se espera.
Enganche del PTO (Toma de Fuerza)
Confirma que el eje del PTO está activo. Sirve como un recordatorio de seguridad crítico para estar consciente del equipo giratorio.
Tracción en las Cuatro Ruedas (4WD) Activa
El sistema 4WD se activa y proporciona potencia a las cuatro ruedas, y este indicador te lo comunica.
Bloqueo del Diferencial Activado
Indica que el bloqueo del diferencial está activo, forzando que ambas ruedas motrices de un eje giren a la misma velocidad para lograr la máxima tracción.
Al comprender esta jerarquía de colores, puedes evaluar instantáneamente la gravedad de cualquier luz del tablero y tomar la acción adecuada, segura y rentable.
Variaciones del Tablero según el Modelo
El diseño del tablero y los símbolos pueden variar significativamente entre diferentes series y años de modelos de tractores John Deere. Los modelos más recientes (2016-2023) suelen contar con pantallas digitales que ofrecen información diagnóstica más detallada, mientras que los modelos más antiguos se basan principalmente en medidores analógicos e indicadores simples.
Las diferencias específicas por serie también son notables: los tractores utilitarios, como la serie 5000, pueden tener pantallas más simples enfocadas en funciones esenciales, mientras que los tractores de fila premium, como la serie 8R, ofrecen centros de información digital completos con pantallas personalizables. Siempre consulta el manual del operador de tu modelo específico para obtener información precisa sobre la configuración de tu tablero.
Conclusión
El tablero de tu John Deere transmite constantemente el estado del tractor al operador. Conocer su “idioma” te permite prevenir que problemas pequeños se conviertan en reparaciones mayores y costosas.
