Cuando tu cortacésped Husqvarna pierde potencia o empieza a tener problemas para avanzar, una de las causas más comunes es una correa de transmisión desgastada o rota. En esta guía te mostraremos el diagrama de la correa de transmisión Husqvarna, cómo reemplazarla paso a paso y responderemos las preguntas más frecuentes.

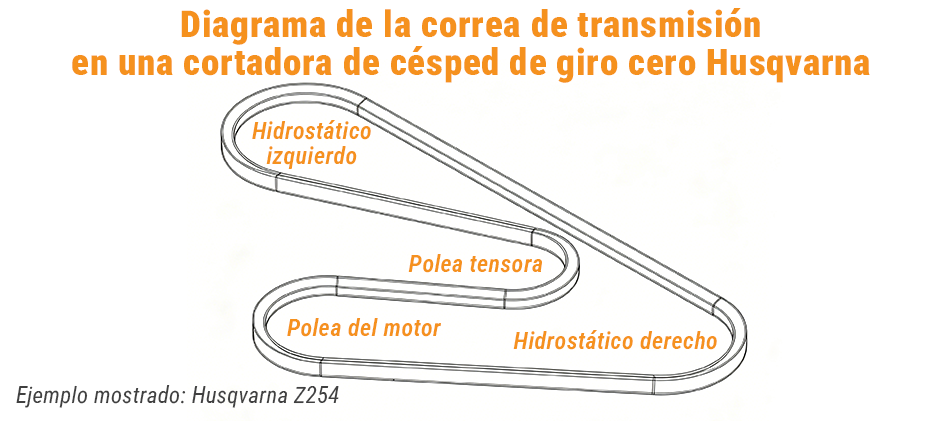

Diagrama de la correa de transmisión Husqvarna Zero-Turn
La correa de transmisión de un cortacésped Husqvarna Zero-Turn puede recibir diferentes nombres, pero todos hacen referencia al mismo componente:
- Correa de transmisión
- Correa de movimiento
- Correa de transmisión de la caja
- Correa del sistema hidráulico
Esta correa transmite la potencia desde la polea del motor hasta las transmisiones hidrostáticas (también conocidas como “hidros”). Estas transmisiones permiten que cada rueda trasera gire de forma independiente, proporcionando a los cortacéspedes Zero-Turn una excelente maniobrabilidad.
En este sistema, una polea tensora mantiene la correa con la tensión adecuada para garantizar un funcionamiento correcto.
Para muchos modelos populares de la serie Husqvarna Z200, como Husqvarna Z246, Husqvarna Z248F y Husqvarna Z254, la estructura de la correa de transmisión es prácticamente la misma. El diagrama mostrado a continuación corresponde al modelo Husqvarna Z254, pero también sirve como referencia para otros modelos similares.
Como puedes observar, la correa sigue una trayectoria en forma de “S”. Pasa alrededor de la polea principal del motor, gira alrededor de la polea tensora y después se dirige hacia las poleas de transmisión hidrostática izquierda (LH) y derecha (RH), ubicadas en la parte trasera del cortacésped.

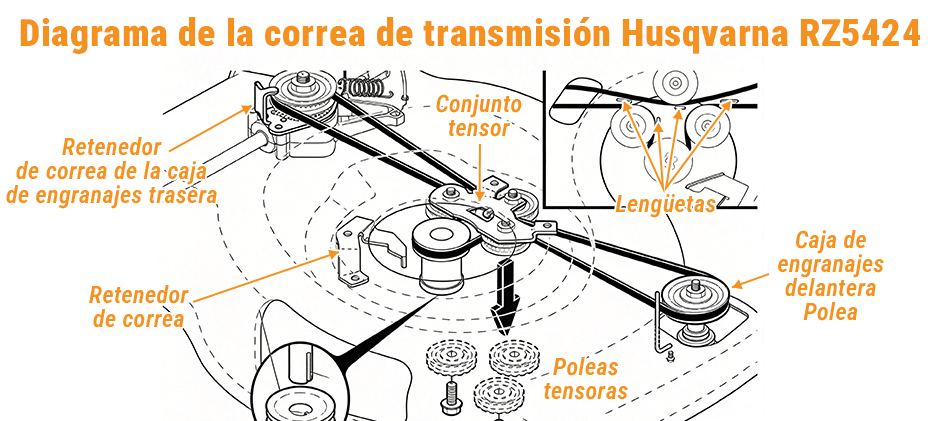

Diagrama de la correa de transmisión Husqvarna RZ5424
¿Tienes un modelo más antiguo como el popular Husqvarna RZ5424?
Aunque pertenece a la serie RZ, el principio de funcionamiento de la correa de transmisión es el mismo. La potencia se transmite desde el motor, a través de la correa y las poleas, hasta las transmisiones hidrostáticas que hacen girar las ruedas traseras.
Sin embargo, pueden existir pequeñas diferencias en la distribución de los componentes. La ubicación exacta de la polea tensora, la posición de los retenedores de la correa (guías que evitan que la correa se salga) y la longitud de la correa pueden variar respecto a los modelos de la serie Z200.
El diagrama de la correa Husqvarna RZ5424 muestra una ruta similar, pero siempre recomendamos utilizar el diagrama específico de tu modelo como referencia principal antes de realizar el reemplazo.
¿Cómo reemplazar la correa de transmisión de Husqvarna Zero-Turn?
Cambiar la correa de transmisión de un Husqvarna Zero-Turn no es un trabajo complicado si sigues los pasos adecuados.
Esta guía está basada en un procedimiento común para los modelos de la serie Z200. Antes de comenzar, desconecta la batería y retira los cables de las bujías para evitar un arranque accidental del motor. También asegúrate de activar firmemente el freno de estacionamiento.
Paso 1: Preparar el cortacésped para el mantenimiento
Con las bujías desconectadas, baja la plataforma de corte hasta la posición más baja.
Esto proporciona más espacio de trabajo y facilita el acceso a las correas y poleas durante el desmontaje y la instalación.
Paso 2: Retirar la correa de las cuchillas
La correa de la plataforma (también llamada correa de cuchillas) es diferente de la correa de transmisión. Esta primera mueve las cuchillas de corte y debe retirarse para tener suficiente espacio de trabajo.
Retira la cubierta de la polea de la plataforma. Empuja la polea tensora hacia dentro para liberar la tensión de la correa y deslízala fuera de la polea de las cuchillas.
Después, accede a la parte inferior del cortacésped y retira completamente la correa de la polea del embrague eléctrico del motor.
Paso 3: Retirar la plataforma de corte
Libera todos los pasadores y soportes que fijan la plataforma al bastidor del cortacésped.
Desliza ligeramente la plataforma hacia delante para separarla de los soportes delanteros y, a continuación, extrae toda la plataforma por debajo de la máquina.
Paso 4: Retirar el embrague eléctrico
La correa de transmisión se encuentra por encima del embrague eléctrico, por lo que es necesario retirarlo para acceder a ella.
Primero, desconecta el arnés de cables del embrague. Después, afloja y retira el tornillo grande que fija el embrague al cigüeñal del motor.
Este tornillo suele estar muy apretado. Recomendamos contar con la ayuda de otra persona para sujetar la tuerca superior del volante con una llave mientras aflojas el tornillo del embrague desde la parte inferior.
Una vez retirado el tornillo, desliza cuidadosamente el embrague eléctrico fuera del cigüeñal.
Paso 5: Retirar la antigua correa de transmisión
Ahora tendrás acceso completo a la correa de transmisión.
Pide ayuda para presionar el soporte de la polea tensora con resorte y liberar la tensión de la correa.
Con la tensión liberada, desliza la correa fuera de la polea del motor. Después, retírala de las dos poleas traseras de la transmisión y extrae completamente la correa antigua.
Paso 6: Instalar la nueva correa de transmisión
Instala la nueva correa siguiendo el diagrama oficial de Husqvarna.
Comienza colocando la correa sobre los ventiladores de refrigeración de la transmisión y asegúrala en ambas poleas traseras de la transmisión.
Después, dirige la correa hacia la parte delantera a través del conjunto de la polea tensora.
Finalmente, pide a tu ayudante que vuelva a comprimir el soporte de la polea tensora para liberar la tensión y coloca la correa firmemente sobre la polea del motor.
Revisa cuidadosamente que la correa esté completamente asentada dentro de todas las ranuras de las poleas, de forma uniforme y sin ninguna desviación.
Paso 7: Reinstalar todos los componentes en orden inverso
- Reinstalar el embrague eléctrico
Desliza nuevamente el embrague sobre el cigüeñal y asegúrate de que el soporte antirrotación quede bloqueado en la ranura correspondiente del bastidor del cortacésped. Aprieta firmemente el tornillo de fijación del embrague mientras tu ayudante mantiene fija la tuerca del volante del motor. Después, vuelve a conectar el arnés de cables del embrague.
- Reinstalar la plataforma de corte
Desliza la plataforma de corte nuevamente debajo del bastidor del cortacésped. A continuación, vuelve a colocar y fijar firmemente todos los soportes de montaje y pasadores.
- Volver a instalar la correa de la plataforma
Coloca nuevamente la correa de la plataforma sobre el embrague eléctrico y las poleas de la plataforma de corte. Después, vuelve a instalar la cubierta de la polea.
- Inspección final
Vuelve a conectar los cables de las bujías y la batería. ¡El reemplazo de la correa de transmisión ya está completo!

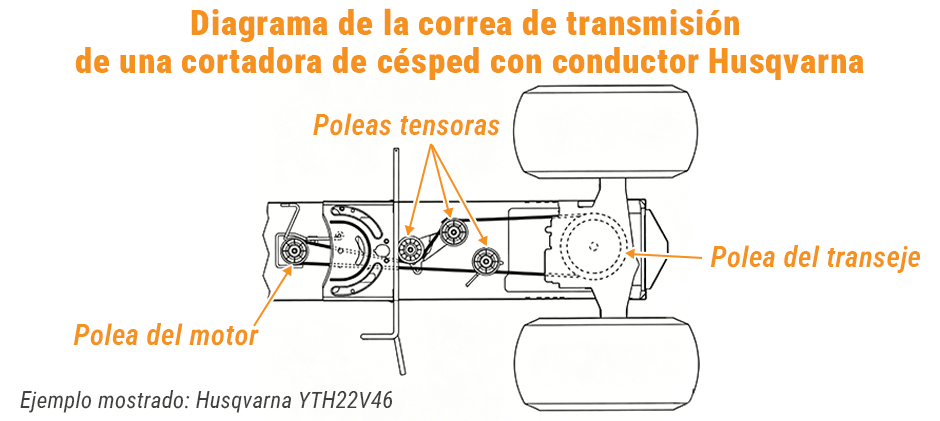

Diagrama de la correa de transmisión de un tractor cortacésped Husqvarna
Los tractores cortacésped tradicionales, como la serie Husqvarna YTH, también utilizan correas de transmisión con la misma función principal, aunque la configuración del sistema es ligeramente diferente. Esta correa también se conoce como correa de transmisión terrestre (Ground Drive Belt) o correa de transmisión (Transmission Belt). Su función es conectar la polea del motor con la polea del transeje trasero. El transeje (transaxle) combina la transmisión y el eje en un solo conjunto, permitiendo transferir la potencia del motor a las ruedas traseras. Un conjunto de poleas tensoras centrales mantiene la correa con la tensión adecuada y guía su recorrido.
Los modelos como Husqvarna YTH24V48 y Husqvarna YTH22V46 cuentan con sistemas de transmisión prácticamente idénticos. En los diagramas de la serie YTH, la correa comienza en la polea superior pequeña del eje de salida del motor, pasa a través del conjunto de poleas tensoras y finalmente rodea la polea grande del transeje ubicada en la parte trasera del tractor.
Este diagrama muestra los componentes principales del sistema: las poleas tensoras, la polea del transeje y la polea del motor. La palanca forma parte del mecanismo de embrague/freno, que se encarga de tensar y liberar la correa.
¿Cómo reemplazar la correa de transmisión de un tractor cortacésped Husqvarna?
Cambiar la correa de transmisión de un tractor cortacésped puede parecer complicado al principio, pero con el método adecuado es un trabajo bastante sencillo.
El siguiente procedimiento es similar al utilizado en modelos populares como el Husqvarna YTH22V46.
Paso 1: Seguridad y preparación
Primero, retira la plataforma de corte. Si no estás seguro de cómo hacerlo, consulta el manual del propietario de tu máquina. Para facilitar el acceso, eleva de forma segura la parte trasera del tractor utilizando rampas o soportes adecuados. Coloca calzos en las ruedas delanteras para evitar que el tractor se desplace.
Lo más importante: presiona completamente el pedal del freno y activa el freno de estacionamiento. Esta acción mueve la polea tensora y libera toda la tensión de la correa de transmisión, lo que facilita considerablemente su extracción e instalación.
Paso 2: Retirar la correa antigua de la polea delantera
Observa la parte inferior del motor. Encontrarás dos poleas:
- La polea inferior y más grande corresponde a la correa de la plataforma de corte.
- La polea superior y más pequeña corresponde a la correa de transmisión.
Esta última está rodeada por una guía metálica que mantiene la correa en su posición. Tira cuidadosamente hacia abajo de un lado de la guía y saca la correa de la ranura de la polea.
No es necesario retirarla completamente del eje todavía; simplemente libera la correa de la polea.
Paso 3: Retirar la correa de las poleas centrales
Dirígete a la zona central del tractor. Allí encontrarás un conjunto de tres poleas tensoras.
Antes de desmontar la correa, observa cuidadosamente cómo está instalada. Una buena idea es tomar una fotografía con el teléfono para usarla como referencia durante la instalación de la nueva correa.
Junto a las poleas hay pequeñas guías fijas de la correa. La correa pasa entre la guía y la polea.
Retira cuidadosamente la correa de estas poleas tensoras.
Este también es un buen momento para revisar el estado de las poleas. Deben girar libremente y sin movimientos laterales. Si notas holgura, ruido o resistencia al girar, es recomendable reemplazarlas antes de instalar la nueva correa.
Paso 4: Retirar la correa del transeje trasero
En la parte trasera del tractor, la correa pasa alrededor de la polea del transeje. Esta polea se encuentra justo debajo de un ventilador plástico de refrigeración.
Ten mucho cuidado de no dañar las aspas del ventilador. Pasa la correa por encima del ventilador poco a poco, retirando cada sección hasta que quede completamente libre del transeje.
Ahora puedes extraer toda la correa antigua.
Antes de continuar con la instalación, coloca la correa vieja junto a la nueva para comprobar que ambas tienen la misma longitud y diseño.
Paso 5: Instalar la nueva correa
La instalación se realiza siguiendo el proceso inverso al desmontaje.
- Parte trasera primero:
Comienza colocando cuidadosamente la nueva correa sobre el ventilador de refrigeración y en la polea del transeje. Asegúrate de que quede bien asentada en la ranura y de que no quede atrapada en ninguna aspa del ventilador. - Dirige la correa hacia la parte delantera:
Pasa la correa hacia delante, por el lado izquierdo del conjunto del mecanismo de dirección. - Poleas centrales:
Pasa la correa por las poleas tensoras siguiendo la fotografía que tomaste como referencia. Recuerda esta regla: si la polea tiene ranuras, el lado en forma de “V” de la correa debe ir dentro de la ranura. Si la polea es lisa, la parte trasera plana de la correa debe apoyarse sobre ella. - Polea delantera:
Por último, coloca nuevamente la correa dentro de la guía metálica y pásala por la polea superior del motor. - Revisión final:
Una vez que la correa esté completamente instalada, libera lentamente el freno de estacionamiento. Deberías ver cómo la polea tensora se mueve para aplicar tensión a la correa. Revisa todo el recorrido de la correa para asegurarte de que está bien colocada, correctamente guiada y firmemente ajustada.
Correa de transmisión vs. Correa de la plataforma de corte
Es muy común confundir estos dos componentes, pero tu cortacésped cuenta con dos correas principales que cumplen funciones completamente diferentes.
- Correa de transmisión
Esta es la correa en la que nos hemos centrado en esta guía. Su única función es hacer que el cortacésped se mueva. Conecta el motor con la transmisión (en un modelo Zero-Turn) o con el transeje (en un tractor cortacésped) para transmitir la potencia a las ruedas.
- Correa de la plataforma
La función de esta correa es hacer girar las cuchillas de corte. Va desde el embrague eléctrico del motor hasta un conjunto de poleas situadas en la propia plataforma de corte.
Si tu cortacésped avanza correctamente pero no corta el césped, es probable que el problema esté en la correa de la plataforma. Si las cuchillas giran pero el cortacésped no se mueve, la causa más probable es la correa de transmisión.
Reflexiones finales
Conocer el diagrama de la correa de transmisión Husqvarna es la clave para realizar una reparación correctamente. Ya sea que tengas un cortacésped Zero-Turn o un tractor cortacésped, el principio de funcionamiento es el mismo: la correa transmite la potencia del motor hacia las ruedas mediante un sistema de poleas.
