Con el paso del tiempo, el desgaste de la correa de transmisión es inevitable. Cuando llega el momento de sustituirla, una instalación incorrecta puede reducir el rendimiento o incluso causar daños en el cortacésped. En esta guía encontrarás el diagrama de la correa de transmisión de John Deere para varios modelos habituales. Te explicamos cómo colocar la correa correctamente para que tu cortacésped vuelva a funcionar sin problemas.
¿Qué es una correa de transmisión?
Antes de consultar los diagramas, conviene aclarar para qué sirve la correa de transmisión. En un cortacésped con asiento o tractor cortacésped, normalmente hay dos correas principales. La correa de la plataforma de corte se encarga de hacer girar las cuchillas. La correa de transmisión, también conocida como correa de la transmisión o del transeje, es la que nos interesa en esta guía. Su función es transmitir la potencia desde el cigüeñal del motor hasta la transmisión o el transeje, que a su vez hace girar las ruedas. Si las cuchillas giran pero el cortacésped no avanza ni retrocede, la correa de transmisión es uno de los componentes que debes revisar.
Cortacéspedes de giro cero de la serie Z
Los cortacéspedes de giro cero, como los de la serie Z, utilizan un sistema específico con dos transmisiones hidrostáticas independientes que les permiten realizar giros muy cerrados. Por eso, la correa debe seguir un recorrido concreto para transmitir la potencia del motor a ambas unidades.

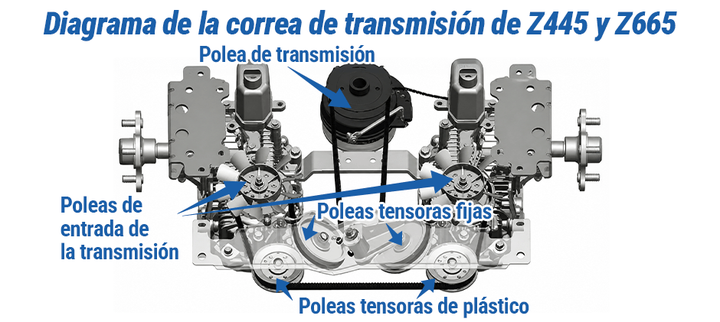

Diagrama de la correa de transmisión John Deere Z445 y Z665
El diagrama de la correa de transmisión de los modelos John Deere Z445 y Z665 es el mismo. Como se muestra en la imagen, la correa sigue un recorrido diseñado para mantener una tensión constante y transmitir la potencia correctamente a ambas transmisiones.
Recorrido de la correa: La correa comienza en la polea del embrague eléctrico del motor y se dirige hacia la parte trasera, formando un bucle amplio. Después, pasa alrededor de las poleas de entrada de las transmisiones hidrostáticas izquierda y derecha.
Al regresar hacia el motor, la correa pasa por dos poleas locas fijas que ayudan a mantenerla en su posición. La tensión se aplica mediante una polea tensora accionada por un muelle, que presiona la parte superior de la correa entre las dos transmisiones. Este sistema de tensión es fundamental para evitar que la correa patine y garantizar una transmisión de potencia uniforme.
Serie D100
La serie D100 es una gama popular de tractores cortacésped. Su sistema de transmisión es más convencional que el de los modelos de giro cero, pero colocar correctamente la correa alrededor del tensor sigue siendo fundamental.

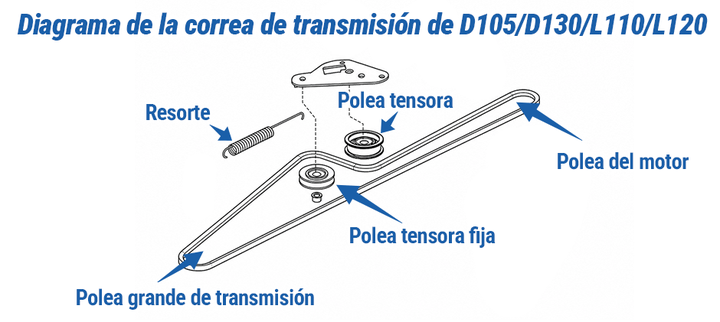

Diagrama de la correa de transmisión John Deere D105 y D130
El diagrama de los modelos D105 y D130 muestra un sistema basado en un brazo tensor y un muelle.
- Componentes principales: El sistema incluye una polea de transmisión grande, una polea loca fija y una polea tensora montada sobre un brazo pivotante. Un muelle largo está conectado al brazo tensor.
- Recorrido de la correa: La correa de transmisión forma un bucle desde la polea del motor hasta la gran polea de transmisión situada en la parte trasera. La correa pasa alrededor de las poleas tensora y fija, que ayudan a mantenerla en su recorrido. El muelle del tensor tira del brazo y hace que la polea tensora presione la correa para mantener la tensión adecuada y permitir que la transmisión funcione correctamente.
Serie L
La serie L, predecesora de la serie D, utiliza un sistema de transmisión con un diseño muy similar. Aunque la disposición concreta o los números de pieza pueden variar ligeramente, el sistema de tensión funciona prácticamente de la misma manera que en los modelos de la serie D100.
Por ello, el diagrama de la serie D100 también puede servir como referencia visual para entender el sistema de los modelos de la serie L, como el John Deere L110 y L120. Al igual que en la serie D, la serie L utiliza una polea tensora accionada por un muelle que presiona la correa. De esta forma se mantiene la tensión necesaria entre las poleas del motor y de la transmisión para que el tractor cortacésped pueda avanzar correctamente.
Serie X
Los cortacéspedes de la serie X suelen incorporar componentes más robustos, y su sistema de transmisión también está diseñado para soportar mayores exigencias. Los modelos como el X300 y el X330 utilizan un sistema de tensión con dos poleas locas.

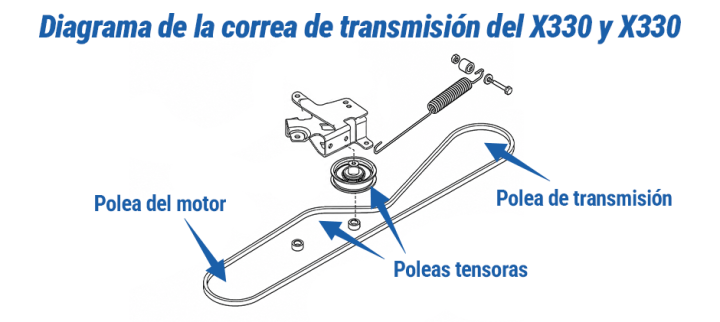

Diagrama de la correa de transmisión John Deere X300 y X330
El diagrama de la correa de transmisión de los modelos X300 y X330 muestra un sistema de tensión más robusto.
- Componentes principales: El sistema incluye la correa de transmisión, una polea de transmisión grande y un brazo tensor con dos poleas locas independientes. Un muelle tensor proporciona la fuerza necesaria.
- Recorrido de la correa: La correa va desde la polea del motor hasta la polea de transmisión situada en la parte trasera. El brazo tensor está colocado de manera que sus dos poleas presionan la correa desde lados opuestos, creando un recorrido en forma de «S». Este diseño proporciona un buen agarre y mantiene una tensión estable, algo necesario para el trabajo de los tractores cortacésped de la serie X. También se utilizan varias guías para evitar que la correa se salga de su recorrido.
Serie LX
Los tractores de la serie LX suelen incorporar un sistema de transmisión de velocidad variable, por lo que el recorrido de la correa puede ser algo más complejo que en otros modelos.

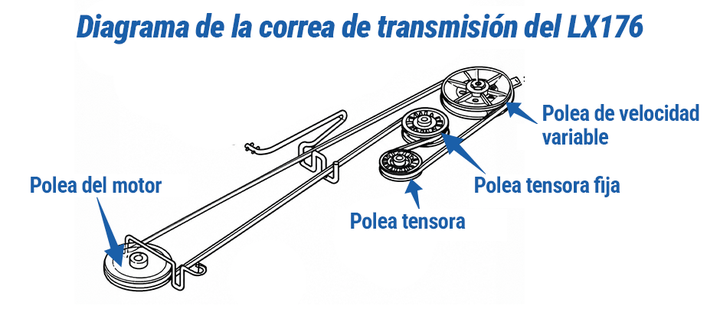

Diagrama de la correa de transmisión John Deere LX176
El diagrama del LX176 muestra un sistema diseñado para trabajar con poleas de diámetro variable.
- Componentes principales: Este sistema utiliza una correa de transmisión principal, una polea tensora, un muelle y una polea de velocidad variable. Una segunda correa conecta esta polea con la polea de transmisión.
- Recorrido de la correa: En este caso nos centraremos en la correa de transmisión principal. Esta va desde la polea del motor hasta la polea de velocidad variable. La polea tensora, accionada por un muelle, presiona la correa para mantenerla tensa mientras la polea variable cambia su diámetro efectivo y ajusta la velocidad de avance.

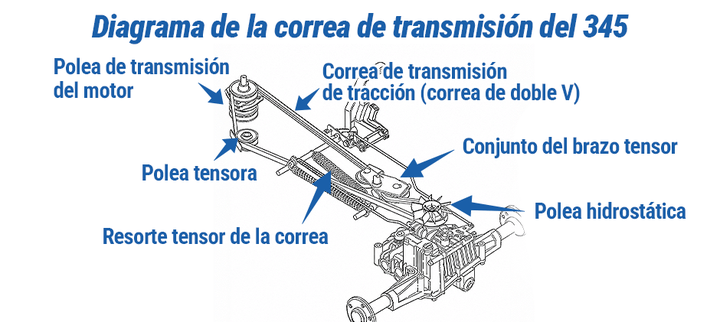

Diagrama de la correa de transmisión John Deere 345
El John Deere 345 es un tractor cortacésped conocido por su robusta transmisión hidrostática. Su sistema de transmisión está diseñado para soportar cargas de par elevadas.
- Componentes principales: Este modelo utiliza una correa de tracción de alta resistencia de doble V. Entre los componentes principales se encuentran la polea de transmisión del motor, una polea loca, el conjunto del brazo tensor, un muelle largo de tensión y la polea de entrada de la transmisión hidrostática.
- Recorrido de la correa: La correa de doble V parte de la polea de transmisión del motor situada en la parte delantera del tractor. Pasa alrededor de una polea loca grande antes de llegar a la polea de doble ranura situada en la parte superior de la transmisión hidrostática. El conjunto del brazo tensor, equipado con su propia polea, está accionado por el muelle largo de tensión. El brazo presiona la correa para mantenerla tensa y evitar que patine cuando el tractor trabaja bajo carga.
¿Cómo sustituir la correa de transmisión?
Los pasos pueden variar ligeramente según el modelo del cortacésped, pero el procedimiento básico para sustituir la correa de transmisión es muy similar.
Advertencia: los conjuntos de correas pueden estar sometidos a una tensión considerable debido a los muelles. Utiliza siempre gafas de protección y extrema las precauciones al liberar o volver a aplicar la tensión para evitar lesiones.
Preparación
- Aparca el cortacésped de forma segura: Colócalo sobre una superficie plana, acciona el freno de estacionamiento, apaga el motor y retira la llave de contacto.
- Retira la plataforma de corte: En muchos modelos tendrás que retirar la plataforma de corte para acceder a la correa de transmisión. Consulta el manual del propietario para conocer el procedimiento correcto.
Pasos para sustituir la correa
- Libera la tensión de la correa: Localiza el brazo tensor accionado por el muelle. Utiliza una llave de vaso larga, una barra de fuerza colocada en el tornillo del tensor o una varilla metálica en el orificio de la palanca para mover el brazo y separarlo de la correa. De esta forma, la correa quedará floja.
- Retira la correa vieja: Una vez liberada la tensión, saca primero la correa de la polea tensora y después retírala del resto de las poleas. Si la correa todavía no se ha roto, haz una foto de su recorrido antes de retirarla por completo.
- Coloca la correa nueva: Pasa primero la nueva correa de transmisión alrededor de la polea del motor y de la polea del transeje. Asegúrate de que el perfil en V quede completamente asentado en la ranura de cada polea.
- Pasa la correa por las poleas locas: Sigue el diagrama de la correa John Deere correspondiente a tu modelo. Pasa la correa alrededor de todas las poleas locas fijas y colócala correctamente junto a la polea tensora.
- Restablece la tensión: Mantén la correa en su posición y deja que el brazo tensor vuelva lentamente a su posición para que la polea presione la correa nueva. Comprueba de nuevo que la correa esté completamente asentada en todas las ranuras de las poleas.
- Vuelve a montar todo: Conecta de nuevo cualquier cableado que hayas desconectado, como el cable del embrague eléctrico. Después, vuelve a instalar la plataforma de corte y comprueba que todo esté correctamente montado antes de utilizar el cortacésped.
Conclusión
Utiliza siempre el diagrama correspondiente a tu modelo y sigue los pasos adecuados para sustituir la correa de forma segura. Cuando necesites una correa nueva u otras piezas, consulta FridayParts. También ofrecemos piezas compatibles para muchos cortacéspedes John Deere y otros modelos, para que puedas volver a utilizar tu máquina lo antes posible.
