Encontrar el diagrama adecuado de la correa para su cortacésped Craftsman es fundamental para volver a poner su máquina en funcionamiento. Esta guía proporciona diagramas claros e instrucciones detalladas para ayudarle a realizar el reemplazo por su cuenta.

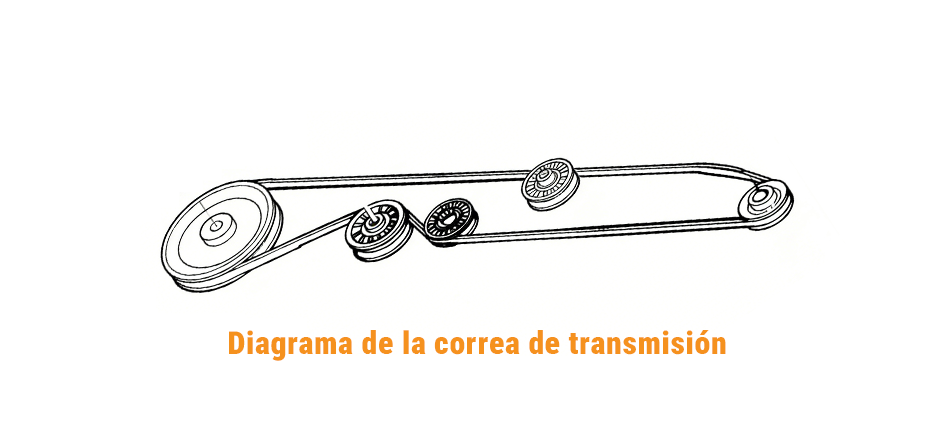

Diagrama de la correa de transmisión para cortacésped Craftsman
La correa de transmisión conecta la potencia del motor con la transmisión (o transaxle), permitiendo el movimiento de las ruedas.
En los modelos Craftsman, el sistema de la correa de transmisión suele ser similar independientemente del tamaño de la plataforma de corte. Esto significa que el diagrama de una máquina de 42 pulgadas es, en la mayoría de los casos, el mismo que el de un modelo de 46 pulgadas.
A continuación, se muestra un diagrama típico de este sistema.

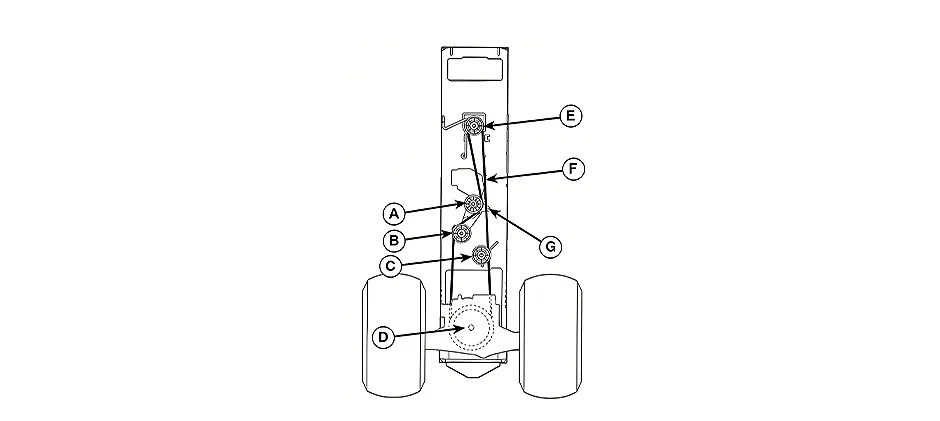

Cómo reemplazar la correa de transmisión
Antes de comenzar, estacione el cortacésped sobre una superficie plana, active el freno de estacionamiento y desconecte el cable de la bujía.
Se recomienda tomar fotografías del recorrido de la correa desde distintos ángulos antes de retirarla. Esto facilitará considerablemente la instalación de la nueva correa.

Retiro de la correa
- Retirar la plataforma de corte: para acceder completamente a la parte inferior del tractor, retire la plataforma siguiendo las instrucciones del manual del usuario.
- Liberar la tensión: deslice la correa fuera de la polea tensora fija (A) y de la polea tensora del embrague (B) para liberar la tensión del sistema.
- Retirar de las poleas intermedias: extraiga la correa de la polea intermedia central (C).
- Retirar de la polea del motor: Deslice la correa hacia la parte delantera y retírela de la polea del motor (E).
- Retirar de la polea de la transmisión: lleve la holgura hacia la parte trasera y guíe cuidadosamente la correa por encima de las aspas del ventilador de enfriamiento de la transmisión (D) hasta retirarla de la polea de entrada.
- Extraer completamente la correa: una vez liberada de todas las poleas, deslícela fuera de la placa de dirección (F) y retírela completamente.
Instalación de la correa
- Colocar la nueva correa: introduzca la correa desde la parte trasera hacia la delantera, asegurándose de que pase por encima de la placa de dirección (F) y por encima del eje del pedal de embrague/freno (G).
- Instalar en la polea del motor: tire de la correa hacia adelante y colóquela en la ranura de la polea del motor (E).
- Instalar en la polea de la transmisión: lleve la correa hacia la parte trasera y colóquela cuidadosamente alrededor del ventilador de enfriamiento (D) y sobre la polea de entrada.
- Pasar por las poleas tensoras: coloque la correa en la polea intermedia central (C) y luego pásela por la polea fija (A) y la polea del embrague (B).
- Verificación final: gire manualmente las poleas para comprobar que la correa esté correctamente asentada en todas las ranuras y dentro de las guías metálicas de retención.
- Reinstalar la plataforma de corte: vuelva a colocar la plataforma y asegúrela correctamente.
Diagrama de la correa de la plataforma de corte
La correa de la plataforma transmite la potencia del motor a las cuchillas, permitiendo su rotación a alta velocidad para el corte.
A diferencia de la correa de transmisión, el recorrido de la correa de la plataforma varía según el tamaño y diseño de la misma.
Factores que afectan el recorrido de la correa:
- Número de cuchillas: una plataforma de 42 pulgadas suele tener 2 cuchillas, mientras que las de 48 y 54 pulgadas generalmente cuentan con 3.
- Distancia entre ejes: en plataformas más grandes, la distancia entre los ejes es mayor, lo que modifica el recorrido de la correa.
- Poleas tensoras: el número y tipo de poleas tensoras varía según el diseño, afectando la tensión y el guiado de la correa.

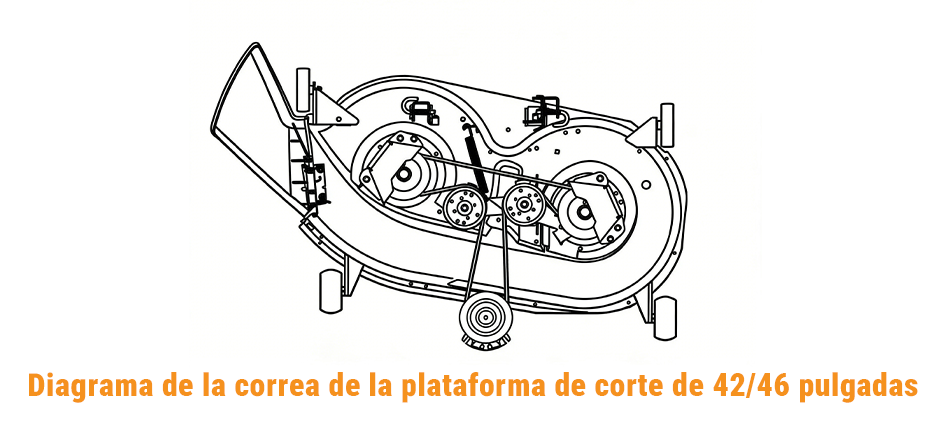

Diagrama de la correa para plataforma de 42 pulgadas
La plataforma de 42 pulgadas es una de las más comunes, especialmente en modelos como el Craftsman LT1000. Este sistema utiliza dos cuchillas, y la correa rodea ambas poleas principales, manteniéndose tensada mediante poleas tensoras.

Un aspecto importante: el lado en forma de “V” de la correa debe encajar correctamente en las ranuras en “V” de las poleas de las cuchillas. Por otro lado, la parte trasera plana de la correa debe apoyarse sobre las poleas tensoras planas.
Diagrama de la correa para plataforma de 46 pulgadas
Muchos cortacéspedes Craftsman modernos (especialmente aquellos fabricados por MTD, con números de modelo que comienzan con 247.xxxxxx) utilizan el mismo recorrido de correa tanto para plataformas de 42 como de 46 pulgadas.
Esto se debe a un diseño modular: las poleas tensoras y los ejes (spindles) están dispuestos de la misma manera. La plataforma de 46 pulgadas simplemente es más ancha, con mayor distancia entre los ejes.
Sin embargo, aunque el recorrido de la correa es el mismo, la correa en sí no lo es.
Una plataforma de 46 pulgadas requiere una correa más larga que la de 42 pulgadas. No deben utilizarse indistintamente.

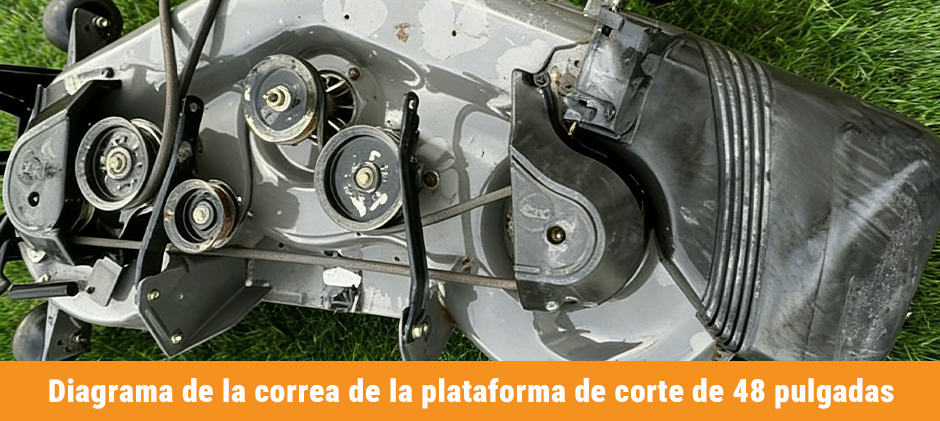

Diagrama de la correa para plataforma de 48 pulgadas
Al pasar a una plataforma de corte de 48 pulgadas, el diseño cambia considerablemente. Estos modelos casi siempre cuentan con tres cuchillas. Con una cuchilla adicional, la correa debe accionar tres poleas de eje (spindles), por lo que el recorrido se vuelve mucho más complejo.
La correa ya no sigue un trazado simple, sino que debe pasar alrededor de un mayor número de poleas. Con frecuencia se añaden poleas tensoras adicionales para cambiar la dirección de la correa, mantener la tensión adecuada y permitir un funcionamiento suave a lo largo de una mayor distancia.

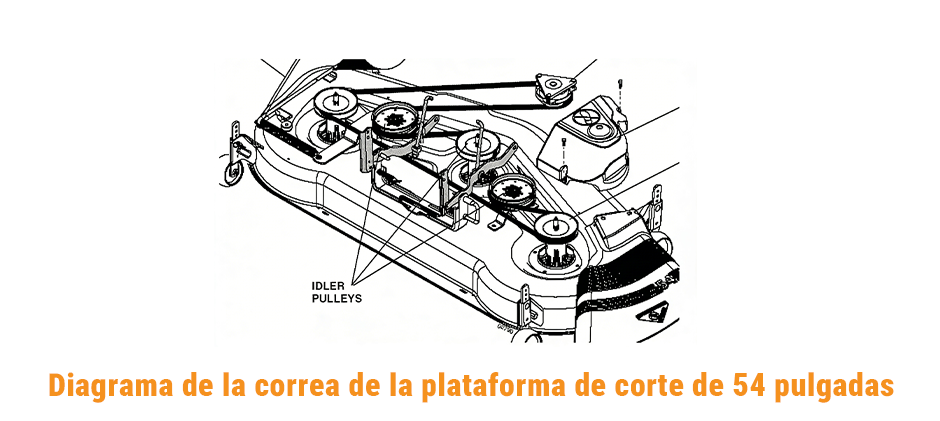

Diagrama de la correa para plataforma de 54 pulgadas
Una plataforma de corte de 54 pulgadas también utiliza tres cuchillas y es una de las más grandes que se pueden encontrar en cortacéspedes residenciales. Debido a su mayor tamaño, la correa debe recorrer una distancia más larga y su recorrido es más complejo que en una plataforma de 48 pulgadas.
Esto significa que la tensión de la correa es especialmente importante: no debe estar ni demasiado floja ni excesivamente tensa. Para garantizar un funcionamiento estable, las poleas tensoras suelen estar diseñadas con mayor resistencia, capaces de soportar la mayor carga y el esfuerzo adicional durante el uso.

Cómo reemplazar la correa de la plataforma de corte
El reemplazo de la correa de la plataforma suele ser más sencillo que el de la correa de transmisión, ya que su ubicación es más accesible.
- Estacione la máquina en una superficie plana, active el freno de estacionamiento y desconecte el cable de la bujía para evitar arranques accidentales. Baje la plataforma de corte a su posición más baja para reducir la tensión de la correa.
- Localice la polea tensora con resorte y utilice una llave (generalmente de 3/8″ o 1/2″) para desplazarla y liberar la tensión.
- Retire la correa antigua de la polea del lado del motor y extráigala cuidadosamente del resto de poleas y ejes. Preste atención a las guías metálicas que mantienen la correa en su lugar.
- Instale la nueva correa siguiendo exactamente el recorrido original y, al final, colóquela sobre la polea tensora.
- Libere lentamente la herramienta para restablecer la tensión del resorte.
- Verifique que la correa esté correctamente asentada en todas las ranuras y no esté torcida o mal alineada.
Cómo encontrar el diagrama correcto de la correa
Si no está seguro del diagrama adecuado, no improvise. Puede identificarlo mediante los siguientes métodos:
- Revisar la etiqueta en la plataforma: muchos modelos Craftsman incluyen un diagrama en la propia plataforma de corte. Si es legible, es la forma más rápida de verificar el recorrido.
- Consultar el manual del usuario: es la fuente más confiable, ya que contiene diagramas específicos tanto para la correa de transmisión como para la de la plataforma.
- Utilizar el número de modelo: es el método más preciso. El número de modelo suele encontrarse debajo del asiento.
- Modelos antiguos (Husqvarna): comienzan con 917.xxxxxx
- Modelos más recientes (MTD): comienzan con 247.xxxxxx
Introduzca el número completo en un sitio de repuestos para obtener el diagrama exacto correspondiente a su equipo.
Conclusión
Comprender la diferencia entre la correa de transmisión y la correa de la plataforma, así como la influencia del tamaño de la plataforma en su recorrido, le permitirá realizar este mantenimiento de forma correcta.
