Un solo terminal conectado incorrectamente puede dejar tu máquina completamente inoperativa o, peor aún, provocar daños eléctricos que cuesten mucho más que el propio interruptor. Ya sea que estés reemplazando un interruptor de encendido defectuoso o instalando un nuevo sistema de cableado, saber exactamente qué cable corresponde a cada terminal es el primer paso para hacerlo correctamente.
En esta guía sobre el diagrama de cableado del interruptor de encendido, explicaremos la función de cada terminal, cada cable y cada posición de la llave, para ayudarte a realizar la instalación de forma segura y confiable.
¿Qué es un interruptor de encendido?
El interruptor de encendido es el componente principal que controla el sistema eléctrico de tu máquina. Recibe la señal de la llave (o del sistema de arranque sin llave) y determina qué circuitos reciben energía y en qué momento.
Cuando el interruptor de encendido presenta fallas, pueden aparecer varios problemas, como:
- El motor no gira o no arranca.
- Los accesorios eléctricos se apagan durante el funcionamiento.
- El motor presenta fallos inesperados.
- El motor de arranque continúa funcionando después de arrancar.
Si notas alguno de estos síntomas, es posible que el interruptor de encendido necesite una revisión o reemplazo. Consulta nuestra guía sobre síntomas, causas y soluciones de fallas del interruptor de encendido.
¿Cómo funciona un interruptor de encendido?
Un interruptor de encendido funciona mediante diferentes posiciones de la llave, y cada posición activa distintos circuitos eléctricos.
La mayoría de los interruptores de encendido tienen cuatro posiciones principales:
- OFF (Apagado): la alimentación eléctrica se corta. La llave puede colocarse o retirarse.
- ACC (Accesorios): suministra energía a componentes como la radio, luces e instrumentos, pero el motor permanece apagado.
- ON (Encendido / Funcionamiento): envía energía a los principales sistemas eléctricos de la máquina, incluyendo el sistema de combustible, el encendido y los indicadores. Esta es la posición normal durante el funcionamiento del motor.
- START (Arranque): es una posición momentánea que envía una señal al solenoide del motor de arranque, activando el motor de arranque para poner en marcha el motor.
La siguiente tabla muestra exactamente qué terminales reciben corriente en cada posición de la llave, proporcionando una visión clara de cómo el interruptor de encendido controla el sistema eléctrico de tu máquina.
| Posición de la llave | ACC | IGN | ST |
|---|---|---|---|
| ACC (Accesorios) | Activado | Desactivado | Desactivado |
| ON (Encendido) | Activado | Activado | Desactivado |
| START (Arranque) | Desactivado | Activado | Activado |
Como se muestra arriba, el terminal ACC deja de recibir energía durante la posición START para reducir la carga eléctrica mientras el motor está arrancando. Aunque parece un pequeño detalle, es una característica importante del diseño que ayuda a proteger el sistema eléctrico.
En pocas palabras, el interruptor de encendido cumple tres funciones principales:
- Controlar la distribución de energía de los circuitos eléctricos.
- Enviar la señal de arranque al motor.
- Ayudar a evitar el uso no autorizado de la máquina.
Compra aquí interruptores de encendido de alta calidad.
Diagrama: ¿Qué cable va al interruptor de encendido?
Comprender qué cable debe conectarse a cada terminal del interruptor de encendido es fundamental al reemplazar o diagnosticar un sistema de arranque. Ya sea que estés trabajando en un tractor, una excavadora u otro tipo de maquinaria, el principio básico del cableado es muy similar. La mayoría de los interruptores de encendido estándar cuentan con cuatro terminales principales, y cada uno tiene una función específica dentro del sistema eléctrico.
Generalmente, los cuatro cables principales del interruptor de encendido son:
| Terminal | Nombre completo | Función |
|---|---|---|
| BAT | Battery (Batería) | Recibe alimentación constante directamente desde el terminal positivo de la batería. Este terminal siempre tiene corriente, incluso cuando la llave está en la posición OFF. |
| IGN | Ignition (Encendido) | Distribuye energía al sistema de encendido del motor y a otros componentes eléctricos importantes cuando la llave está en la posición ON. |
| ST | Starter (Arranque) | Envía una señal al solenoide del motor de arranque para activar el motor de arranque y hacer girar el motor. Este terminal solo se activa en la posición START. |
| ACC |
Accessory (Accesorios) |
Suministra energía a accesorios no esenciales, como luces, radio, indicadores y limpiaparabrisas, cuando la llave está en la posición ACC. |

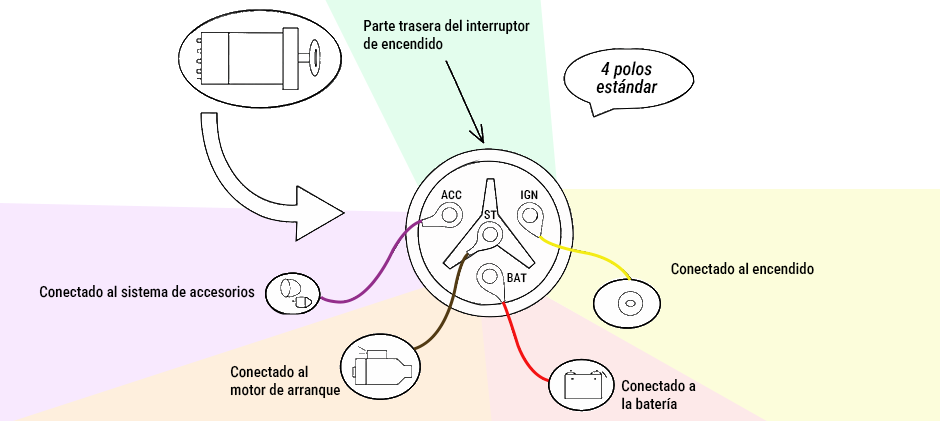

¿De qué color son los cables del interruptor de encendido?
El color de los cables no es universal. Puede variar según la marca, el modelo y el fabricante de la máquina. Por esta razón, no debes basarte únicamente en el color del cable al instalar o reemplazar un interruptor de encendido. Como referencia general, algunos fabricantes utilizan ciertas convenciones de color, pero estas pueden cambiar considerablemente entre diferentes equipos.
| Terminal | Color común del cable |
|---|---|
| BAT | Rojo (calibre grueso) |
| IGN | Rojo o amarillo |
| ST | Amarillo o marrón |
| ACC | Morado o naranja |
Nota: Los colores de los cables pueden variar mucho según la marca y el modelo de la máquina.
Nunca confíes solamente en el color del cable.
Siempre:
- Sigue el cable hasta su origen.
- Consulta el diagrama eléctrico del fabricante.
- Utiliza un multímetro para verificar la función de cada terminal.
Esto evitará conexiones incorrectas y posibles daños en el sistema eléctrico.
¿Cómo conectar un interruptor de encendido de cuatro terminales?
A continuación, encontrarás una guía paso a paso para conectar un interruptor de encendido estándar de cuatro terminales de manera segura y correcta.
1. Desconecta la batería
Antes de comenzar, desconecta siempre el terminal negativo (-) de la batería.
Esto ayuda a evitar descargas eléctricas, chispas o cortocircuitos accidentales durante el proceso de cableado.
2. Localiza los terminales del interruptor de encendido
En la parte posterior del interruptor de encendido encontrarás normalmente cuatro terminales marcados.
Cada terminal tiene una función específica dentro del sistema eléctrico, por lo que es importante identificar correctamente cada conexión antes de instalar los cables.
3. Conecta la alimentación (BAT)
Utiliza un cable de calibre 12 para conectar el terminal BAT del interruptor de encendido con el terminal positivo (+) de la batería o con la caja principal de fusibles.
Este cable suministra energía eléctrica al interruptor, permitiendo que distribuya la corriente hacia los demás circuitos.
4. Conecta el encendido (IGN)
Después, conecta un cable desde el terminal IGN hacia la bobina de encendido, la ECU o el sistema de gestión del motor.
Este circuito se activa cuando la llave está en la posición ON, proporcionando energía al sistema de encendido, a la bomba de combustible y otros componentes esenciales.
5. Conecta el arranque (ST)
Conecta el terminal ST al solenoide del motor de arranque.
Este cable solamente recibe corriente cuando la llave gira hasta la posición START.
Al activarse, envía la señal al solenoide, que a su vez acciona el motor de arranque para hacer girar el motor.
6. Conecta los accesorios (ACC)
A continuación, conecta el terminal ACC a accesorios como la radio, ventilador o limpiaparabrisas.
Estos componentes funcionarán cuando la llave esté en la posición ACC u ON, permitiendo utilizarlos sin necesidad de arrancar el motor.
7. Conecta la tierra si es necesario
Algunos interruptores de encendido cuentan con un terminal GND (tierra).
Si tu interruptor incluye este terminal, conecta un cable negro desde GND al chasis o a una superficie metálica limpia de la máquina.
8. Vuelve a conectar la batería y realiza una prueba
Cuando todos los cables estén conectados correctamente, vuelve a instalar el terminal negativo (-) de la batería.
Después, prueba cada posición de la llave para confirmar que el sistema funciona correctamente.
9. Prueba cada posición de la llave una por una
Finalmente, verifica cada posición del interruptor:
OFF: Confirma que el sistema eléctrico permanezca apagado.
ACC: Comprueba que los accesorios funcionen correctamente.
ON: Verifica que los sistemas principales reciban energía.
START: Asegúrate de que el motor de arranque funcione correctamente.
Durante el proceso, es posible que necesites consultar el manual de servicio de la máquina para volver a instalar correctamente cada componente. Asegúrate de colocar cada pieza en la posición correcta y de fijar tornillos, pernos y clips siguiendo las indicaciones del manual de reparación. Siguiendo estos pasos, podrás realizar el cableado de tu interruptor de encendido de forma segura y con menos complicaciones.
Palabras finales
Aunque el interruptor de encendido es un componente pequeño, cumple una función fundamental dentro de todo el sistema eléctrico de una máquina.
Comprender sus terminales, conexiones de cables y posiciones de la llave te permitirá diagnosticar problemas eléctricos o reemplazar el interruptor con mayor confianza en diferentes tipos de maquinaria.
Recuerda siempre seguir el cable hasta su origen en lugar de confiar únicamente en el color. Después de la instalación, prueba cada posición de la llave para asegurarte de que todos los sistemas funcionan correctamente.
En FridayParts continuaremos actualizando este blog con nuevos diagramas de cableado de interruptores de encendido para marcas y modelos específicos.
Además, ofrecemos una amplia selección de interruptores de encendido de repuesto de alta calidad compatibles con diferentes marcas y equipos.
Mantente atento al blog de FridayParts para no perderte nuestras próximas actualizaciones.
