Cuando estás al mando de una excavadora, el joystick se convierte en tu herramienta principal para realizar el trabajo. Ya sea que estés excavando zanjas, moviendo tierra o nivelando el terreno, saber usar estos controles correctamente puede marcar la diferencia entre un día de trabajo fluido y una situación frustrante. He preparado esta guía para explicarte todo lo que necesitas saber sobre los controles de joystick de una excavadora, desde lo básico hasta aspectos que te ayudarán a trabajar como un profesional.
¿Qué es el joystick de una excavadora?
El joystick de una excavadora es la palanca de control que te permite manejar los movimientos de la máquina. Las miniexcavadoras y las máquinas de tamaño completo están equipadas con dos joysticks de control que trabajan juntos para controlar la pluma, el cucharón, el brazo (también llamado balancín o “stick”) y las funciones de giro.
Piensa en ellos como tus manos extendidas realizando el trabajo: cuando mueves el joystick de la excavadora en una dirección, la máquina responde moviendo esa parte específica.
Estos joysticks utilizan sistemas hidráulicos o electrónicos para enviar comandos a las piezas de la excavadora. Cada empuje, tirón o movimiento lateral que realizas se traduce en acciones precisas de la máquina. La ventaja de los sistemas modernos es que permiten combinar movimientos: puedes levantar la pluma mientras cierras el cucharón al mismo tiempo, lo que acelera el trabajo y reduce movimientos innecesarios.

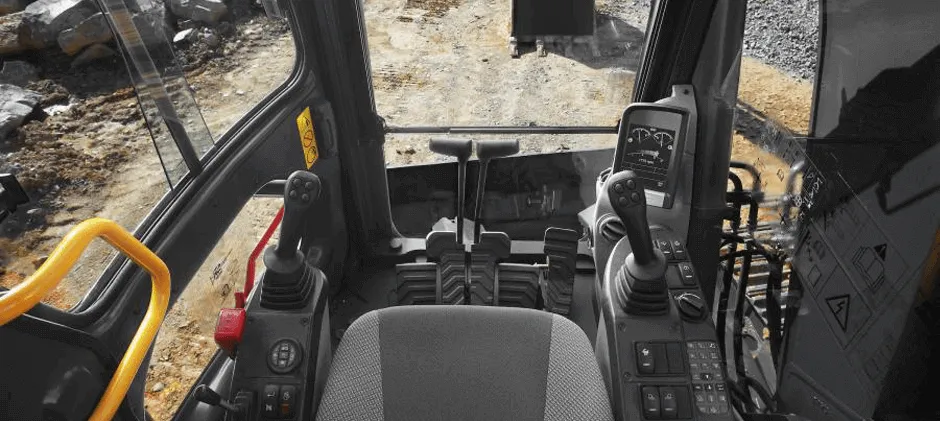

La mayoría de las excavadoras tienen los joysticks colocados en los reposabrazos de la cabina, justo donde descansan naturalmente las manos. El joystick izquierdo y el derecho controlan funciones distintas, y la configuración específica depende del patrón de control que utilice la máquina. Las excavadoras modernas suelen permitir personalizar las funciones de los botones e incluso ajustar la sensibilidad de los controles.
ISO vs. SAE: patrones de control del joystick de excavadora
Aquí es donde se pone interesante. Existen dos patrones principales de control: ISO, establecido por la Organización Internacional de Normalización, y SAE, establecido por la Sociedad de Ingenieros Automotrices. La gran diferencia entre ellos es qué mano controla cada parte de la máquina.
ISO es el patrón más común y a menudo se conoce como “controles CAT” (porque es el que suelen usar las máquinas CAT) o “controles de excavadora”. SAE es un estándar estadounidense y suele conocerse como “controles John Deere” o “controles de retroexcavadora”.

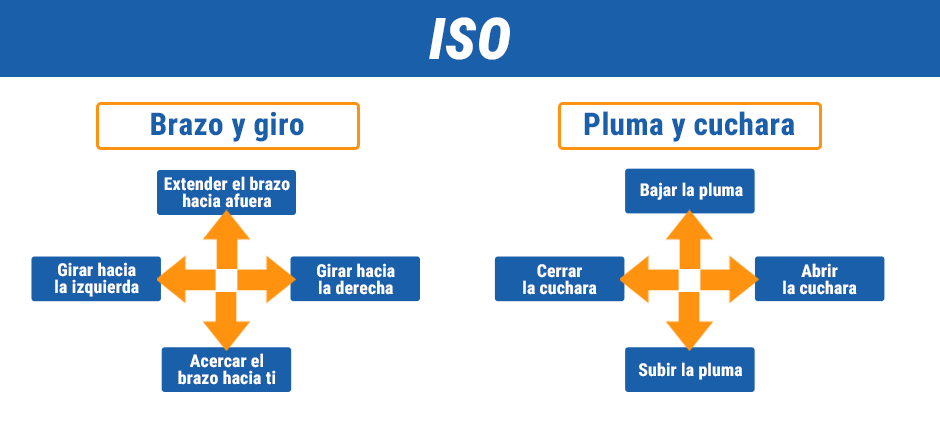

Controles ISO (patrón CAT)
La diferencia entre ambos es que los controles ISO usan la palanca derecha para controlar la pluma y el cucharón, y la palanca izquierda para el brazo (stick) y el giro.
Con los controles ISO, los movimientos son bastante naturales: cuando quieres acercar el brazo hacia ti, tiras del joystick izquierdo hacia atrás, como si estuvieras moviendo tu propio brazo.
Así funciona el ISO:
- Joystick izquierdo izquierda/derecha: gira la máquina a la izquierda o derecha
- Joystick izquierdo adelante/atrás: extiende o retrae el brazo (stick)
- Joystick derecho izquierda/derecha: cierra o descarga el cucharón
- Joystick derecho adelante/atrás: baja o levanta la pluma

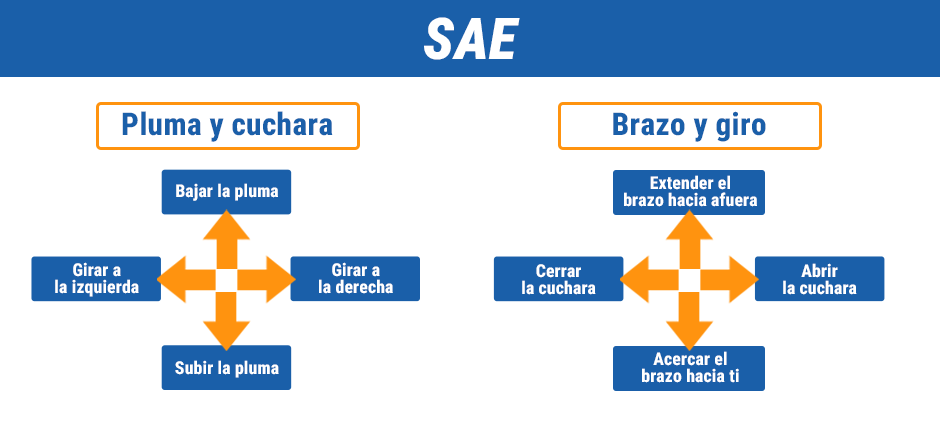

Controles SAE (patrón John Deere)
El patrón SAE es diferente al ISO, ya que utiliza el joystick izquierdo para la pluma y el giro, y el joystick derecho para el brazo y el cucharón. Básicamente intercambia qué mano controla la pluma y cuál controla el brazo.
El patrón SAE funciona así:
- Joystick izquierdo izquierda/derecha: gira la máquina a la izquierda o derecha
- Joystick izquierdo adelante/atrás: baja o levanta la pluma
- Joystick derecho izquierda/derecha: cierra o descarga el cucharón
- Joystick derecho adelante/atrás: extiende o retrae el brazo (stick)
Ambos estándares de control utilizan el joystick de la mano izquierda para el giro, por lo que esa es una función que se mantiene igual sin importar el patrón que estés utilizando.
¿Cómo usar los controles del joystick de una excavadora?
Sentirse cómodo con los joysticks de la excavadora requiere práctica, pero una vez que te acostumbras, los movimientos se vuelven naturales. Te explico cómo operar estos controles.
Cómo empezar
Antes de entrar a la excavadora, asegúrate de que la puerta esté bien asegurada y bloqueada al lateral de la máquina para poder usar la manija al subir de forma segura y evitar que el viento la cierre de golpe. Mantén siempre tres puntos de contacto al subir.
Una vez dentro de la cabina, sigue estos pasos: primero, abróchate siempre el cinturón de seguridad.
Después de abrocharte, cierra la puerta y familiarízate con la ubicación de todo. Gira la llave para encender la excavadora. Revisa la pantalla en busca de códigos de error y asegúrate de que tenga combustible. Activa la palanca de bloqueo de seguridad (los controles no funcionarán mientras esté activada). Este bloqueo de seguridad evita movimientos accidentales al entrar o salir.
Movimientos básicos del joystick
Empieza practicando cada movimiento por separado antes de intentar combinarlos.
Empuja el joystick derecho hacia adelante para bajar la pluma (o el joystick izquierdo si estás usando controles SAE). Tíralo hacia atrás para subir la pluma. Muévelo a la izquierda y derecha para controlar el cierre o apertura del cucharón.
El joystick izquierdo (en ISO) controla la extensión del brazo y el giro. Empújalo hacia adelante para extender el brazo, y tíralo hacia atrás para acercarlo. Muévelo a la izquierda y derecha para girar la parte superior de la máquina.
Cuando te sientas cómodo con los movimientos individuales, puedes empezar a combinarlos. Aquí es donde el trabajo con excavadora se vuelve más eficiente. Puedes bajar la pluma mientras extiendes el brazo y cierras el cucharón al mismo tiempo para recoger una carga.
Excavando con el joystick
Luego, baja completamente el brazo (stick) y el cucharón hasta quedar aproximadamente a 30 cm del suelo. Coloca los dientes del cucharón hacia abajo, bájalo para penetrar el terreno y luego cierra el cucharón para excavar y llenarlo. Gira hacia la izquierda (o derecha) para descargar después de levantar el cucharón entre 1,5 y 2 metros del suelo.
La clave para una buena excavación es realizar movimientos suaves y controlados. No muevas los joysticks de forma brusca, ya que eso genera tensión en el sistema hidráulico y hace que el trabajo sea impreciso. En su lugar, realiza movimientos graduales y deja que la máquina haga el trabajo.
Cambio entre patrones de control ISO y SAE
En modelos de excavadoras más nuevos, puede haber una palanca para cambiar el patrón de control, dependiendo de la máquina. Esta puede estar ubicada bajo el piso de la cabina o detrás de un panel. Algunas máquinas permiten cambiarlo de forma aún más sencilla.
En excavadoras Cat modernas, por ejemplo, puedes ir al menú de configuración, luego al submenú de configuración del operador y hacer clic en “configuración de entrada del operador”. Verás cinco opciones: joystick izquierdo, joystick derecho, patrón de palancas, restaurar configuración de fábrica y configuración actual. Puedes cambiar el patrón directamente desde la pantalla del monitor.
Muchas excavadoras y retroexcavadoras modernas permiten usar tanto controles SAE como ISO. Históricamente, sin embargo, las retroexcavadoras solían usar SAE y las excavadoras ISO.
Una cosa importante: cambiar de patrón si ya estás acostumbrado a uno puede ser muy difícil. Es como aprender un idioma diferente. Es realmente complicado. Una vez que la memoria muscular se acostumbra a un patrón, el otro se siente completamente al revés. Si estás empezando, elige un patrón y mantente con él.
Consejos de seguridad para el uso del joystick de una excavadora
La seguridad siempre debe ser tu máxima prioridad cuando operas una excavadora. Aquí tienes los puntos clave a tener en cuenta:
Antes de empezar a operar
Realiza una inspección de seguridad previa a la operación de la excavadora para asegurarte de que todo funcione correctamente y que la máquina sea segura para ti y para quienes te rodean en el sitio de trabajo. Estas revisiones también prolongan la vida útil de la máquina y evitan que pequeños problemas empeoren.
Verifica los niveles de fluido hidráulico y revisa las mangueras en busca de fugas. Inspecciona las orugas o neumáticos por daños o desgaste. Prueba todos los sistemas de seguridad, incluidas las luces de advertencia y el botón de parada de emergencia. Asegúrate de que funcione la alarma de retroceso: puede salvar vidas.
Durante la operación
Mantén movimientos suaves y controlados. Practica movimientos progresivos de los controles para detenerte de forma fluida en lugar de soltar los joysticks bruscamente. Una operación suave prolonga la vida de los componentes y mejora el control de la carga al mover materiales alrededor de obstáculos o cerca de límites de propiedad.
Siempre presta atención a lo que te rodea. Al girar la cabina, revisa el entorno en busca de obstáculos o personal y opera el joystick lentamente. La función de giro puede ser peligrosa porque la parte trasera de la excavadora se mueve en dirección opuesta a tu campo de visión.
Controla la estabilidad. Nunca trabajes en pendientes más inclinadas de lo recomendado por el fabricante. Mantén el cucharón bajo cuando conduzcas la máquina. Si trabajas en terrenos irregulares, ve despacio y con mucha precaución.
Conoce tus límites
No sobrecargues el cucharón ni intentes levantar más de lo que la máquina puede soportar. Cada excavadora tiene límites de carga, y excederlos puede provocar que la máquina se vuelque, lo cual puede causar lesiones graves o incluso la muerte.
Si aparecen sonidos anormales, vibraciones o fallos, detén la operación inmediatamente, realiza un diagnóstico y continúa solo cuando sea seguro. Evita mantener la misma postura durante largos períodos; toma descansos cortos para evitar la fatiga y mantener la concentración.
Funciones avanzadas del joystick de excavadora
Las excavadoras modernas incluyen funciones muy útiles que hacen que los joysticks sean aún más prácticos.
Dirección con joystick (Joystick Steering)
Al usar el joystick izquierdo para conducir, puedes controlar el implemento al mismo tiempo. No es necesario cambiar entre los controles de desplazamiento y los joysticks, lo que reduce la fatiga y mantiene el trabajo en movimiento. Esta función permite conducir la máquina con el joystick en lugar de usar los pedales.
Para activarlo, normalmente debes ir al menú de configuración y habilitar la dirección por joystick, luego asignar qué botón del joystick activará la función. Al presionar ese botón, empuja el joystick hacia adelante para avanzar, hacia la derecha para girar, etc. También puedes seguir usando la rueda del pulgar para girar el implemento a izquierda y derecha.
Funciones de botones personalizables
Selecciona el joystick que deseas ajustar. Cada función se mostrará junto con la imagen de su botón o interruptor correspondiente. Selecciona cada botón para asignar o reasignar una función. Las configuraciones que establezcas se guardan en tu perfil de operador.
Esto significa que puedes configurar los joysticks exactamente como prefieras.
Stick Steer y control de crucero
En algunas miniexcavadoras Cat, el Stick Steer coloca el control de la pluma y la hoja en la palma de tus manos a través de los joysticks izquierdo y derecho. Los operadores pueden excavar con el cucharón usando los controles de la mano derecha y reposicionar la máquina con la hoja usando los controles de la mano izquierda. Como el Stick Steer facilita la excavación de zanjas, los operadores pueden trabajar más con menos fatiga.
El control de crucero funciona como en un automóvil: permite que la máquina mantenga una velocidad constante hacia adelante o hacia atrás, para que puedas concentrarte en operar la pluma y el cucharón sin preocuparte por los pedales de desplazamiento.
Errores comunes al usar el joystick de excavadora
Incluso los operadores experimentados cometen errores. Estos son los más importantes:
No verificar qué patrón de control usa la máquina
Si asumes un patrón y la máquina está configurada en otro, podrías mover el giro en lugar de la pluma, lo cual es peligroso.
- Mover demasiado rápido
Al aprender, ve despacio. Los movimientos lentos y controlados son mejores que los bruscos. La velocidad llega con la práctica. - Olvidar el bloqueo de seguridad
Activa siempre el bloqueo cuando estaciones o salgas de la cabina. Si alguien toca un joystick accidentalmente, la máquina podría moverse. - Sobrecargar el cucharón
Cuanto más extiendas la pluma y el brazo, menos estable será la máquina. Conoce tus límites. - No ajustar el asiento y los controles
Tómate el tiempo de ajustar el asiento para trabajar cómodamente. Tu espalda lo agradecerá.
Consejos de mantenimiento para los joysticks de la excavadora
Los joysticks se desgastan con el tiempo, por lo que un buen mantenimiento es clave.
Revisa regularmente si hay holgura o juego excesivo en los joysticks. Si no regresan correctamente al centro o se sienten flojos, es señal de desgaste. Manténlos limpios, ya que la suciedad puede afectar el mecanismo.
Inspecciona las líneas hidráulicas y conexiones. Cualquier fuga o manguera dañada debe repararse de inmediato, ya que el fluido hidráulico a alta presión puede ser peligroso.
Si la excavadora utiliza controles electrónicos, asegúrate de que las conexiones eléctricas estén limpias y firmes. La corrosión puede causar fallos de control.
Estos son exactamente los problemas que FridayParts puede ayudarte a resolver. Ofrecemos controladores de joystick de reemplazo de alta calidad compatibles con una amplia gama de marcas y modelos. ¡Compra ahora!
Preguntas frecuentes
¿Puedo cambiar mi excavadora de ISO a SAE?
Sí, muchas excavadoras modernas permiten cambiar entre distintos patrones de control. Algunas tienen una palanca física o válvula, generalmente ubicada bajo el piso o detrás de un panel en la cabina. Los modelos más nuevos permiten hacerlo desde la pantalla de configuración. Consulta el manual de tu máquina.
¿Cuál es mejor para principiantes, ISO o SAE?
La mayoría recomienda ISO para principiantes porque los movimientos son más intuitivos. Sin embargo, si tienes experiencia con retroexcavadoras, SAE puede resultarte más familiar.
¿Cuánto tiempo se tarda en aprender a usar los joysticks?
Los movimientos básicos se aprenden en pocas horas, pero dominar combinaciones complejas puede tomar días o semanas. El nivel profesional requiere meses de práctica.
¿Por qué los joysticks se sienten flojos?
Generalmente es por desgaste en los componentes mecánicos o problemas hidráulicos. Debe revisarlo un técnico.
¿Cuál es la diferencia entre controles de excavadora y retroexcavadora?
No hay diferencia real: ambos usan los mismos patrones ISO y SAE. La diferencia es histórica en el nombre, no en el sistema.
