El solenoide de arranque conecta la energía de la batería al motor de arranque y empuja el engranaje para que engrane con el volante del motor, permitiendo que el motor gire.
Una vez que el motor arranca, el solenoide se desactiva para proteger todo el sistema.

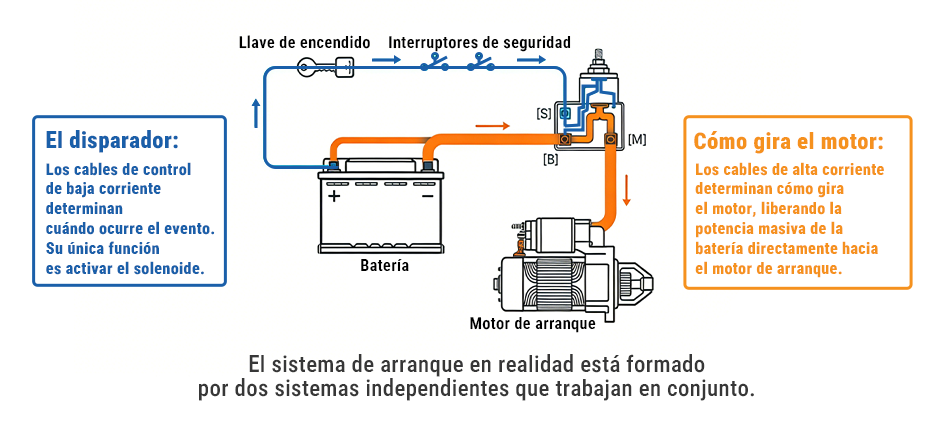

¿Cómo funciona el solenoide en maquinaria pesada?
Un solenoide de arranque es básicamente un interruptor + un mecanismo de empuje.
Cuando giras la llave a la posición de “arranque”, la corriente llega a la bobina del solenoide. Esto genera una fuerza magnética que mueve un émbolo metálico en su interior. Todo ocurre muy rápido y al mismo tiempo:
- Empuja el engranaje del arranque para que engrane con el volante
- Cierra el circuito para que la corriente de la batería llegue al motor de arranque
Cuando la corriente fluye, el motor de arranque gira y pone en marcha el motor.
Después de que el motor arranca, el engranaje se retrae.
Si mantienes la llave girada, un embrague unidireccional permite que el engranaje gire libremente para evitar daños en el sistema.
Tipos de arranque más comunes en maquinaria pesada
- Accionamiento directo
Diseño simple: el motor y el engranaje giran juntos. - Reducción de engranajes
Utiliza engranajes internos para reducir la velocidad y aumentar el torque.
¿Por qué se prefieren los de reducción?
- Más torque: ideales para motores diésel de alta compresión, incluso en frío
- Más eficientes: consumen menos energía y cuidan la batería
- Más duraderos: diseño compacto que soporta mejor vibraciones en trabajos pesados

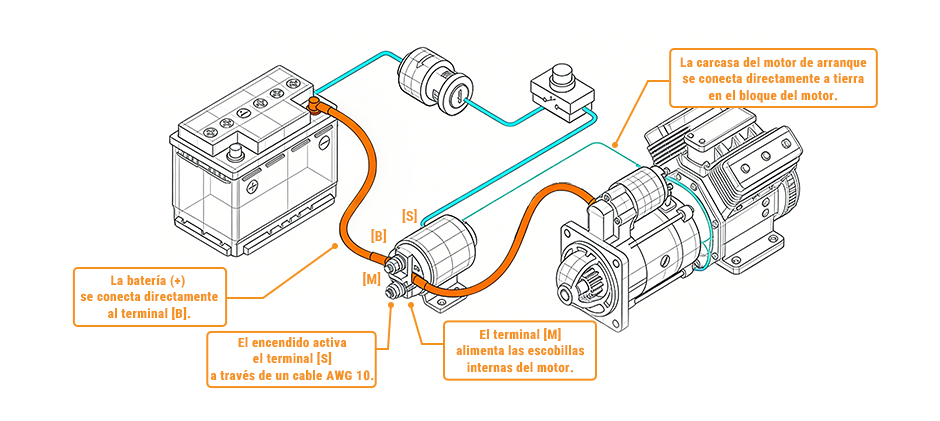

Identificación de terminales: “B”, “S” y “M”
Identificar correctamente los terminales es clave. Un error puede causar daños graves o incluso incendios.
La mayoría de los solenoides usan un sistema de tres terminales, aunque algunos incluyen extras.
- Terminal “B”
Es el borne más grande. Aquí se conecta el cable positivo de la batería y siempre tiene corriente.
Se recomienda mantenerlo limpio y protegido con una cubierta de goma para evitar cortocircuitos. - Terminal “S”
Es el terminal de señal. Recibe la corriente desde el switch de encendido o un relé.
Cuando se activa, pone en funcionamiento el solenoide. - Terminal “M”
Conecta directamente con el motor de arranque.
Solo recibe corriente cuando el solenoide está activado. - Terminales auxiliares
Algunos sistemas incluyen terminales adicionales:
“R”: puede enviar señal a un relé o ayudar durante el arranque
“I”: más común en sistemas antiguos, entrega voltaje completo al sistema de encendido
| Terminal / Función | Color de cable (común) | Calibre típico |
|---|---|---|
| Batería (B) | Rojo | AWG 4 o mayor (2/0) |
| Arranque (S) | Amarillo o morado | AWG 10 o 14 (control) |
| Motor (M) | Negro | AWG 4 o mayor |
| Relé (R) | Azul | AWG 14 (control) |
| Encendido (I) | Marrón | AWG 14 (control) |
| Tierra | Verde o sin recubrimiento | Correa estañada de 3/4″ |
Herramientas y seguridad en maquinaria pesada
En este tipo de equipos no se trabaja con herramientas básicas. La corriente es alta y puede ser peligrosa.
Herramientas necesarias
- Multímetro digital: para medir voltaje y verificar tierra
- Pinzas de crimpado de alta presión: para conexiones firmes
- Arandelas tipo estrella y pernos inoxidables: mejoran el contacto incluso con óxido y vibración
- Cable multifilar: más flexible (tipo cable de soldadura), resiste mejor el movimiento
Reglas de seguridad
- Desconexión: siempre desconecta primero el cable negativo de la batería
- Posición de la máquina: asegúrate de que esté en neutral o estacionada
- Área de trabajo: mantén la zona limpia; aceite o combustible pueden provocar incendios
Consejo práctico
En obra, la suciedad y la humedad generan corrosión rápidamente. Después de limpiar las conexiones, aplica grasa dieléctrica. Ayuda a evitar la humedad y mejora la conductividad a largo plazo.
Guía paso a paso: cómo cablear el solenoide de arranque
Sigue estos pasos para hacerlo correctamente y dejar la máquina lista para arrancar:
- Conecta la batería al terminal “B”
Lleva el cable positivo principal desde la batería al terminal “B”.
Usa un cable grueso (como AWG 4 o 2/0) y apriétalo bien con tuerca y arandela. - Conecta la señal de arranque al terminal “S”
Conecta el cable de control desde el switch de encendido o relé al terminal “S”.
AWG 10 o 14 funciona bien, pero en máquinas grandes (como excavadoras) es mejor AWG 10 para evitar caída de voltaje. - Revisa el terminal “M”
Asegúrate de que el cable o puente hacia el motor de arranque esté limpio y bien ajustado.
Por aquí pasa toda la corriente cuando el motor arranca. - Haz una buena conexión a tierra
La tierra es clave. Usa una correa de tierra resistente entre el arranque y el motor o el chasis.
Debe estar limpia y bien fijada. Algunos equipos usan dos puntos de tierra para mayor seguridad. - Elige el calibre correcto de cable
Para la línea principal usa cables gruesos.
Cuando el arranque entra en acción, la demanda de corriente es muy alta.
Si el cable es demasiado delgado, se calentará y puede dañar el solenoide o el sistema.
El terminal “S” y el interruptor de seguridad en neutral
En maquinaria pesada, el terminal “S” forma parte del sistema de seguridad.
Un interruptor de neutral —y en equipos más modernos, el ECM o BCM— controla si el arranque puede activarse.
En máquinas actuales, la llave no envía energía directamente al arranque. Primero manda una señal al ECM.
El sistema verifica que la máquina esté en neutral y con el freno de estacionamiento activado.
Solo entonces permite que llegue corriente al terminal “S”.
Esto cambia la forma de diagnosticar fallas:
Si la máquina no arranca, revisa primero el sistema de seguridad.
Si no hay voltaje en el terminal “S” al girar la llave, lo más probable es que el problema esté en el interruptor de seguridad o en el ECM, no en el solenoide.
Diagnóstico y pruebas
Usamos un multímetro digital para comprobar si un solenoide está defectuoso. En maquinaria pesada, las señales más comunes incluyen un clic rápido repetitivo (a menudo causado por una mala conexión a tierra debido a las vibraciones) o un zumbido o ruido de giro en vacío (el motor gira, pero el engranaje no llega a engranar).
| Procedimiento de prueba | Objetivo técnico | Valor objetivo |
|---|---|---|
| Prueba de continuidad a tierra | Resistencia entre el cuerpo del motor y la tierra | < 0.5 ohmios |
| Prueba de resistencia de aislamiento | Detectar cortocircuitos internos a 500 V | Mínimo 1 megaohmio |
| Prueba de caída de voltaje | Medir la pérdida entre los contactos B y M durante el arranque | < 0.5 V |
Si el multímetro muestra “OL”, la bobina está dañada.
Si hay una caída de voltaje mayor a 0.5 V, los contactos internos están desgastados o quemados → toca reemplazar el solenoide.
Errores comunes que debes evitar
Incluso técnicos con experiencia pueden cometer estos errores:
- Tierra insuficiente (cableado de masa demasiado delgado):
Si el arranque no tiene una correa de tierra robusta, la corriente puede buscar otros caminos, como cables del acelerador o cables pequeños de sensores.
Esto puede derretir el arnés de cables rápidamente e incluso provocar un incendio. - Montaje sobre superficies corroídas o pintadas:
Instalar un solenoide nuevo sobre superficies con óxido o pintura es un error común.
Siempre lija o limpia la zona de contacto hasta dejar el metal limpio y brillante. - Retorno de corriente (back-feeding):
En máquinas más complejas con doble solenoide, la corriente puede devolverse y mantener el arranque activado.
Esto se soluciona usando cableado independiente o diodos de alta resistencia en el sistema de control, para asegurar que la corriente fluya en una sola dirección. - Apretar en exceso los terminales:
Aplicar demasiado torque puede romper la tapa plástica del solenoide.
Esto puede causar desalineación interna y permitir la entrada de humedad.
Resumen
Conocer bien los terminales, hacer conexiones correctas, usar una buena tierra (por ejemplo, una correa estañada de 150A) y elegir cables multifilares de calidad hace toda la diferencia en condiciones de trabajo exigentes.
