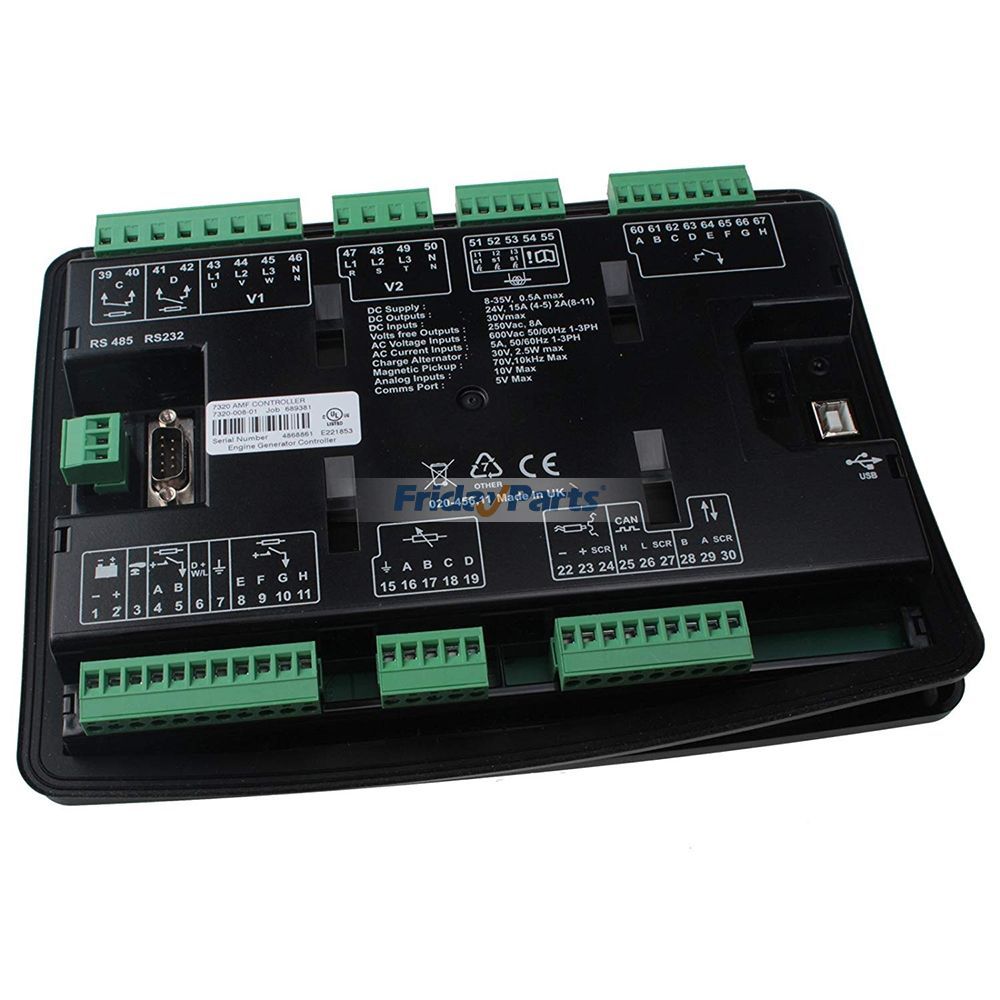

Módulo de control de arranque automático del generador de repuesto Deep Sea DSE7320 064-43445

Módulo de control de arranque automático del generador Deep Sea DSE7320 064-43445 (mercado de repuestos)

Número de pieza de repuesto:
DSE7320, 7320, 064-43445, 06443445

Introducción:
El DSE7320 es un módulo de control automático de fallos de la red eléctrica (servicio público) adecuado para una amplia variedad de aplicaciones en grupos electrógenos individuales, diésel o de gas.
El módulo, que monitoriza un gran número de parámetros del motor, mostrará avisos, información sobre el apagado y el estado del motor en la pantalla LCD retroiluminada, los LED iluminados, el ordenador remoto y mediante alertas por SMS (con módem externo).
El DSE7320 monitoriza el suministro eléctrico (de la red) e incluye puertos USB, RS232 y RS485, así como terminales DSENet® dedicados para la expansión del sistema.
El módulo es compatible con motores electrónicos (CAN) y no electrónicos (con sensor magnético/detección del alternador) y ofrece una amplia gama de entradas y salidas flexibles, así como amplias protecciones del motor, de modo que el sistema se puede adaptar fácilmente para cumplir con los requisitos más exigentes de la industria.
El módulo cuenta con una amplia lista de características, que incluyen una monitorización mejorada de eventos y rendimiento, así como comunicaciones remotas.
El módulo se puede configurar fácilmente mediante el software DSE Configuration Suite para PC. También está disponible la edición de opciones en el panel frontal.

CARACTERÍSTICAS PRINCIPALES
• Protección de potencia reactiva
• Pantalla de texto LCD retroiluminada de 4 líneas
• Navegación por menú con cinco teclas
• Edición desde el panel frontal con protección mediante PIN.
• Pantallas de estado personalizables
• Modo de ahorro de energía
• Admite hasta tres unidades de visualización remotas
• 9 entradas configurables
• 8 salidas configurables
• Entradas de envío flexibles
• Temporizadores y alarmas configurables
• 3 alarmas de mantenimiento configurables
• Programador de múltiples fechas y horas
• Registro de eventos configurable (250)
• Instalaciones de lógica de control
• Página de diagnóstico de fácil acceso
• CAN y sensor magnético/detección de alternador
• Monitor de consumo de combustible y alarmas de bajo nivel de combustible
• Alarma de fallo del alternador de carga
• Control manual de velocidad (en motores CAN compatibles)
• Control manual de la bomba de combustible
• Ejercitador de motor
•Función “Protecciones desactivadas”
• Protección contra sobrecarga de KW y kV Ar

Protección contra potencia inversa (kW &, kV Ar)
• Indicación de alarma mediante LED y LCD.
• Monitorización de potencia (kW h, kV Ar, kV A h, kV Ar h)
• Conmutación de carga (desconexión de carga y salidas de carga ficticia)
• Transferencia automática de carga
• Protección contra cargas desequilibradas
• Viaje independiente a la falla de tierra
• Conectividad USB
• Reloj de respaldo en tiempo real
• Totalmente configurable mediante el software DSE Configuration Suite para PC.
• Idiomas de visualización configurables
• Monitorización remota del sistema SCADA mediante el software DSE Configuration Suite para PC.
• Comunicaciones RS232 y RS485 seleccionables por el usuario
• Páginas Gencomm configurables
• Mensajería SMS avanzada (se requiere un módem externo adicional)
• Funcionalidad de inicio y parada mediante mensajes SMS
• Pantallas adicionales para facilitar el diagnóstico del módem.
• Compatible con expansión DSENet®
• Editor PLC integral

BENEFICIOS CLAVE
• Pantalla con una relación de aspecto de 132 x 64 píxeles para mayor claridad.
• El reloj en tiempo real proporciona un registro preciso de eventos.
• Programador de múltiples fechas y horas
• Se pueden configurar periodos de mantenimiento preestablecidos para mantener un rendimiento óptimo del motor.
• La comunicación Ethernet (a través de los módulos DSE860/865) proporciona una monitorización remota avanzada a bajo coste.
• Los módulos pueden integrarse en sistemas de gestión de edificios (BMS).
• Mayor capacidad de expansión de entrada y salida a través de DSENet®.
• Software para PC sin licencia
• La clasificación IP65 (con la junta suministrada) ofrece una mayor resistencia a la entrada de agua.
• El editor de PLC permite que el usuario configure las funciones para satisfacer los requisitos específicos de la aplicación.

ESPECIFICACIÓN
FUENTE DE ALIMENTACIÓN DE CC
TENSIÓN NOMINAL CONTINUA
De 8 V a 35 V continuos
CAÍDAS DE GIRATORIO
Capaz de sobrevivir a 0 V durante 50 ms, siempre que la alimentación fuera de al menos 10 V antes de la caída y la alimentación se recupere a 5 V. Esto se logra sin necesidad de baterías internas. Los LED y la retroiluminación no se mantendrán encendidos.
durante el arranque.
CORRIENTE MÁXIMA DE FUNCIONAMIENTO
340 mA a 12 V, 160 mA a 24 V
CORRIENTE MÁXIMA EN ESPERA
160 mA a 12 V, 80 mA a 24 V
FALLO DE CARGA/RANGO DE EXCITACIÓN
De 0 V a 35 V
RED PRINCIPAL (SERVICIOS PÚBLICOS)
RANGO DE VOLTAJE
15 V - 333 V CA (LN)
RANGO DE FRECUENCIA
De 3,5 Hz a 75 Hz
SALIDAS
SALIDA A (COMBUSTIBLE)
15 A CC en la tensión de alimentación
SALIDA B (INICIO)
15 A CC en la tensión de alimentación
SALIDAS C y D
8 A 250 V (Libre de voltaje)
SALIDAS AUXILIARES E, F, G, H
2 A CC en la tensión de alimentación
GENERADOR
RANGO DE VOLTAJE
15 V - 333 V CA (LN)
RANGO DE FRECUENCIA
De 3,5 Hz a 75 Hz
RECOGIDA MAGNÉTICA
RANGO DE VOLTAJE
+/- 0,5 V a 70 V
RANGO DE FRECUENCIA
10.000 Hz (máx.)
DIMENSIONES
EN GENERAL
240 mm x 181 mm x 42 mm
9,4” x 7,1” x 1,6”
RECORTE DEL PANEL
220 mm x 160 mm
8,7” x 6,3”
ESPESOR MÁXIMO DEL PANEL
8 mm
0,3”
