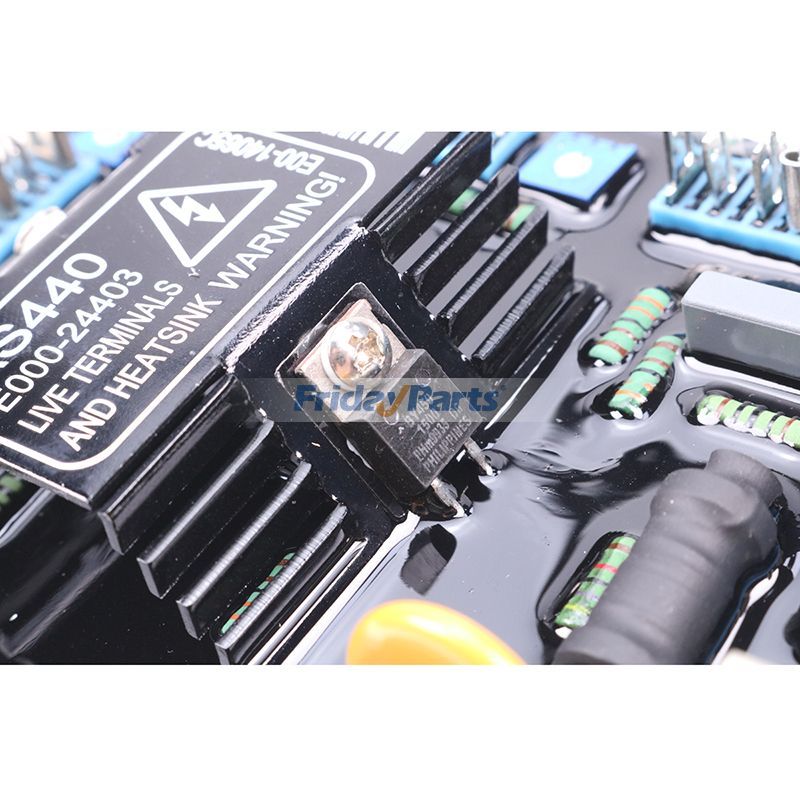

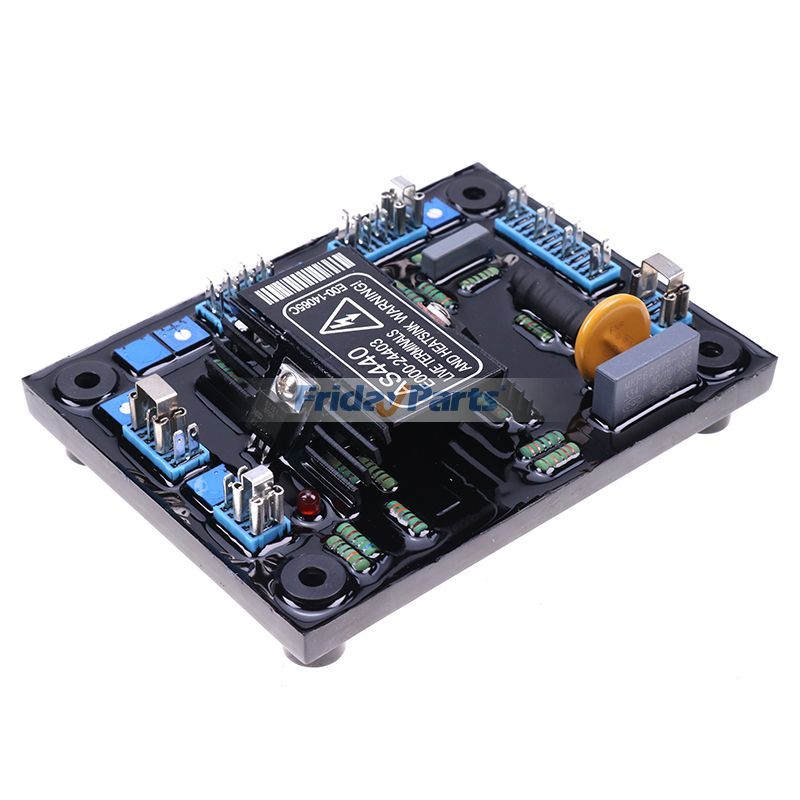

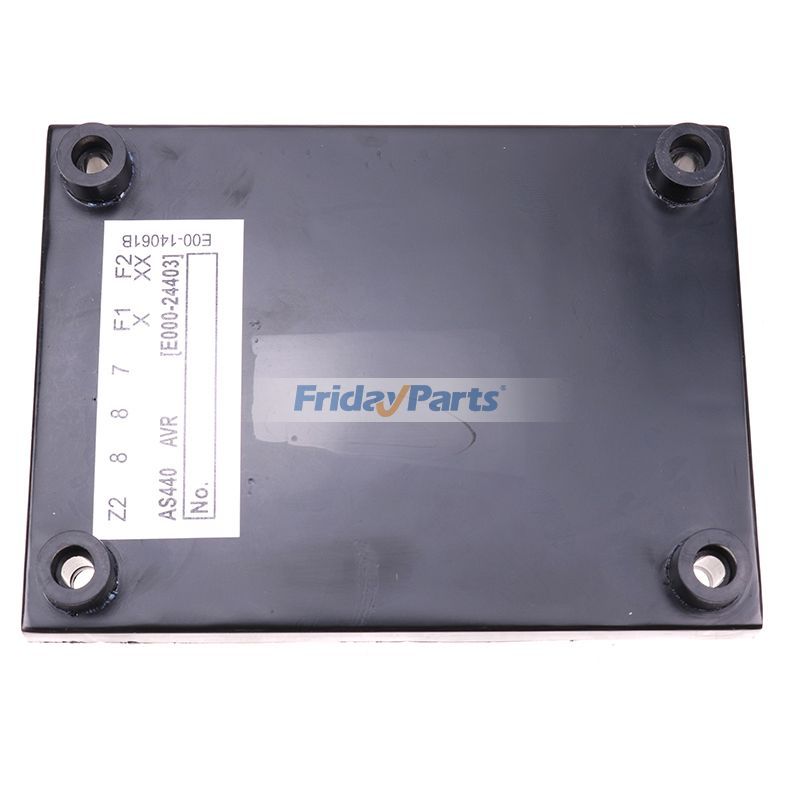

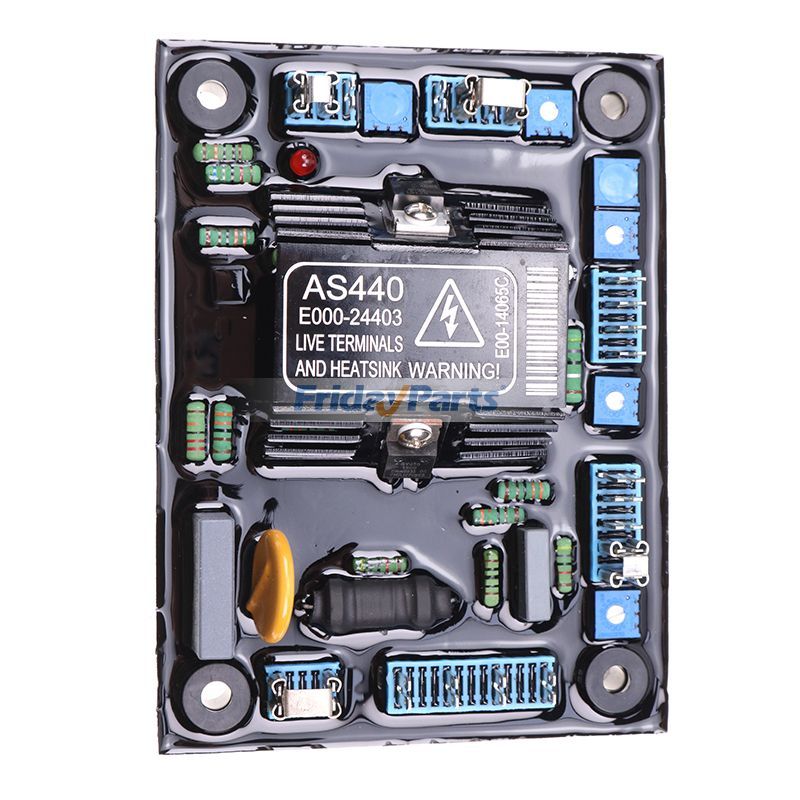

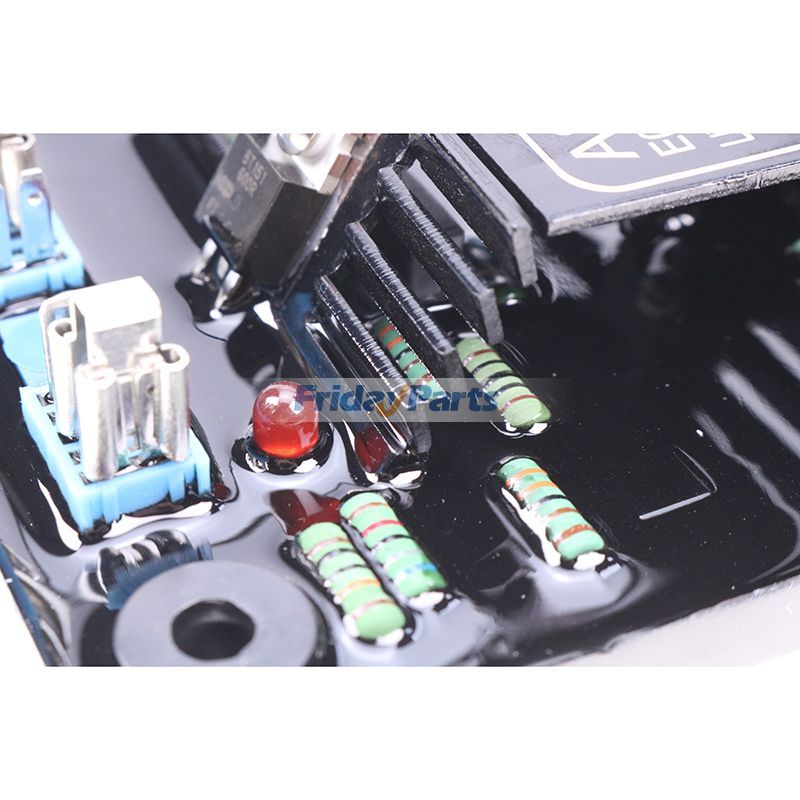

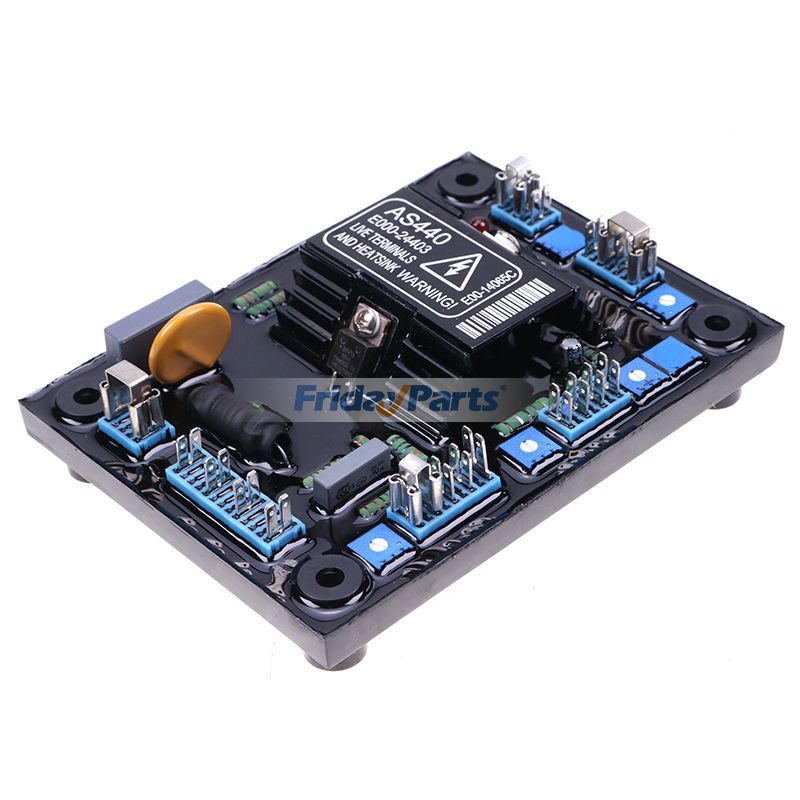

Regulador de voltaje automático del condensador para el generador AVR AS440 de Stamford

Regulador de voltaje automático del condensador para el generador AVR AS440 de Stamford
Número de parte: AS440
Aplicación: Entrada de detección

voltaje: Jumper seleccionable.100-130 Vac 1 fase o 190-264 Vac 1 fase
frecuencia: 50-60 Hz nominal

Entrada de alimentación

Voltaje: 100-264 V CA 1 fase
frecuencia: 100-120 Hz nominales

salida

voltaje: 82 V CC @ 200 V CA
Actual: Continuo 4 A dc. transitorio 7.5A durante 10 segundos
resistencia: 15 ohmios min
regulación: +/- 1.0% (ver nota 1)
Deriva térmica: 0.03% por grados. C cambio en ambiente AVR

Respuesta típica del sistema

Respuesta AVR: 20 ms
Corriente archivada al 90%: 80 ms
La máquina voltios al 97%: 300 ms
Ajuste de voltaje externo: +/- 10% con 1 k ohm trimmer de 1 vatio

Bajo protección de frecuencia

Punto de ajuste: 95% Hz (ver nota 4)
Disipación de potencia de la unidad: 12 vatios máximo

ENTRADA ANALÓGICA

Entrada máxima: +/- 5V cc
Sensibilidad: 1v para 5% de voltios del generador (ajustable)
Resistencia de entrada: 1k ohm

QUADRATURE DROOP INPUT

Max. sensibilidad: 0.07 A para 5% de caída 0PF
Max. entrada: 0.33 A

SOBRE LA PROTECCIÓN DE LA EXCITACIÓN

Punto de ajuste: 65 V cc
Tiempo de retraso: 10-15 segundos (fijo)
Voltaje de acumulación: 4 voltios @ terminales AVR
