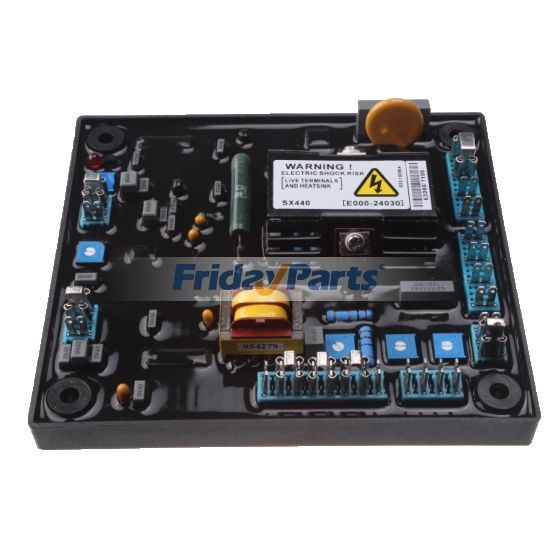

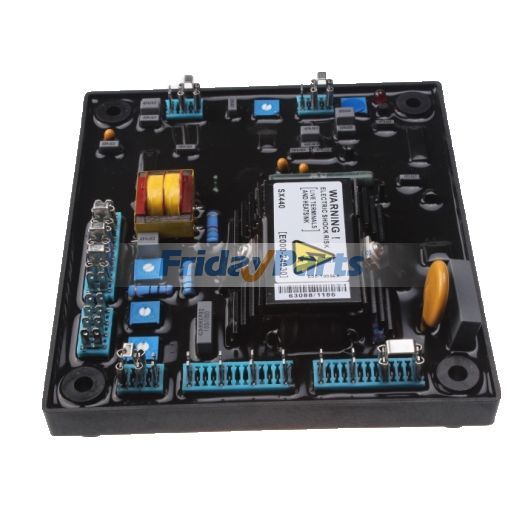

Módulo regulador automático de voltaje AVR SX440 para generador DHO de NEWAGE Stamford

Módulo regulador automático de voltaje AVR SX440 para generador DHO de NEWAGE Stamford

ESPECIFICACIÓN:
Entrada de detección:
Voltaje: 190-264 V CA máx., 1 fase, 2 cables
Frecuencia: 50-60 Hz nominales
Entrada de potencia:
Voltaje: 140-220 V CA máx., trifásico, 3 cables
Corriente: 3A/fase
Frecuencia: 100-120 Hz nominales
Producción:
Voltaje: máx. 120 V/CC
Corriente: continua 2,7 A/CC
6A intermitente durante 10 segundos
Resistencia: 15 ohmios mínimo
Regulación: +/-1%
Deriva térmica: 0,03 % por cada grado C de cambio en la temperatura ambiente del AVR
Tiempo de arranque suave del motor: 3 segundos
Respuesta típica del sistema:
Respuesta AVR: 10ms
Corriente de campo al 90%: 80ms
Voltaje de la máquina al 97 %: 300 ms
Ajuste de voltaje externo: +/-10% con trimmer de 1k ohm 1W
Protección de subfrecuencia:
Punto de ajuste: 95%HZ
Pendiente: 170% hasta 30 Hz
Disipación de potencia de la unidad: 12 vatios máximo
Entrada analógica:
Entrada máxima: +/-5 V/CC
Sensibilidad 1 V para 5 % de voltios del generador (ajustable)
Resistencia de entrada 1k ohm
Entrada de caída en cuadratura:
Carga de 10 ohmios
Sensibilidad máxima: 0,07 A para una caída de OPF del 5 %
Entrada máxima: 0,33 A
Protección contra sobreexcitación:
Punto de ajuste: 75 V/CC
Relé de tiempo: 10 segundos
Ambiental:
Vibración: 20-100 Hz (50 mm/seg), 100 Hz-2 kHz
Temperatura de funcionamiento: -40ºC a +70 ºC
Humedad relativa: 95%
Temperatura de almacenamiento: -55ºC a +80ºC

Descripción:
1. SX440 es un regulador automático de voltaje (AVR) con detección de dos fases y forma parte del sistema de excitación.
para un generador sin escobillas.
2. El AVR detecta el voltaje en el devanado del generador principal y controla la potencia suministrada al estator del excitador y
Mejorar el rotor principal para mantener el voltaje de salida del generador dentro de los límites especificados, compensando la tensión de carga, la temperatura y el factor de potencia del generador.
3. La potencia de excitación se deriva de un generador de imán permanente trifásico (PMG), para aislar los circuitos de control AVR de los efectos de cargas no lineales y para reducir la interferencia de radiofrecuencia en los terminales del generador. La corriente de cortocircuito sostenida del generador es otra característica del sistema PMG.
4. El AVR tiene la posibilidad de conectar un CT de caída para permitir el funcionamiento en paralelo con otros generadores equipados de manera similar.

Embalaje:
AVR SX440--------1 pieza
Manual en inglés----1 pieza
Caja de transporte--------1 pieza
